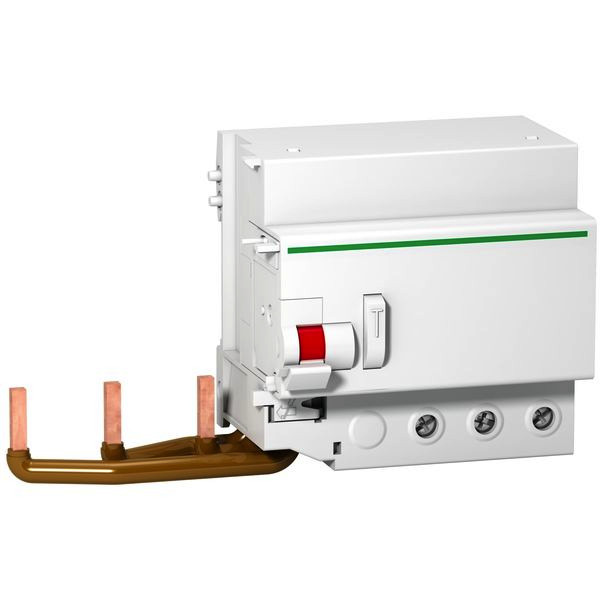

Abbildung ähnlich
01040583 SCHNEIDER ELECTRIC A9N18576 FI-Block Vigi C120, 3P, 300mA,
A9N18576
3606480376399
A9N18576
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
FI-Block Acti 9 Vigi C120. 3-polig, Nennfehlerstrom 300mA, Typ A, Betriebsspannung (Ue) 230-415V AC, Isolationsspannung (Ui) 500V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie C120 montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Fehlermeldeschalter, Hilfsschalter, Unterspannungsauslöser, Überspannungsauslöser, Arbeitsstromauslöser. Der Vigi C120 FI-Block erfüllt folgende Normen- IEC/EN 61009-1.
Merkmale
| Schutzart (IP) | IP20 |
| Nennspannung | 230.0 - 415.0 V |
| Polzahl | 3.0 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Gewicht | 0,58 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Nennstrom | 125.0 A |
| Bemessungsisolationsspannung Ui | 500.0 V |
| Max. Verzögerungszeit | 0.0 ms |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 0.25 kA |
| Verschmutzungsgrad | 3.0 |
| Bemessungsfehlerstrom | 0.3 A |
| Frequenz | 50/60 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.0 - 50.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.0 - 35.0 mm² |
| Umgebungstemperatur während des Betriebs | 25.0 - 60.0 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 6.0 kV |
| Kurzbeschreibung | FI-Block Vigi C120, 3P, 300mA, Typ A |
| Verlustleistung | 3.6 W |
