Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 72 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter Acti 9 iC60L, 20kA (IEC/EN 60947-2). 3-polig, Nennstrom 12,5A, MA-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter MA-Charakteristik erfüllt folgende Normen- IEC/EN 60947-2.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 72 |
| Verpackungseinheit | 12 |
| Gewicht | 0,19 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 415 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1.5 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 35 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 3 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |

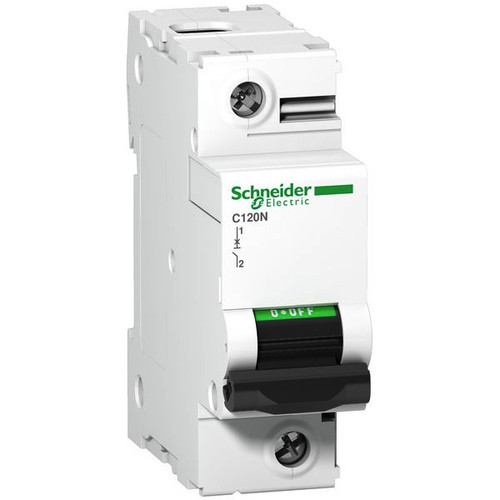

| Kurzbeschreibung | Leitungsschutzschalter C120N, 1P, 100A, B Charakteristik, 10kA |
| Verlustleistung | 2 W |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Zubehörempfehlung für Sie:
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
