Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04617646

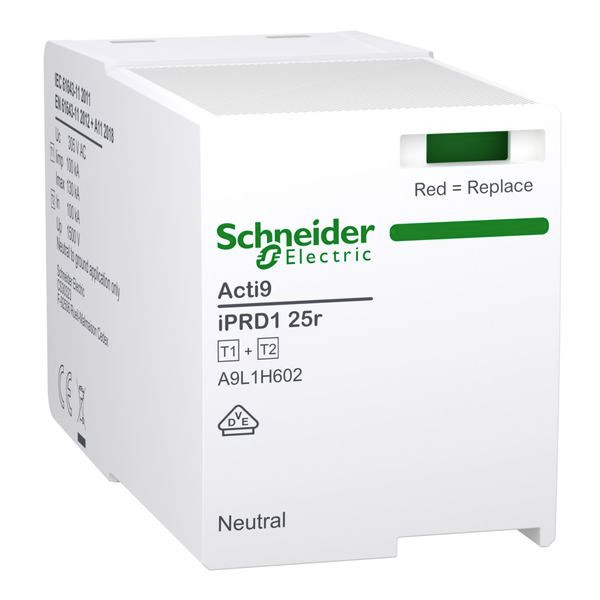

SCHNEIDER ELECTRIC A9L1H602 Ersatzschutzmodul

A9L1H602 3606486808566 A9L1H602
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
16 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Ersatzschutzmodul für Kombiableiter iPRD1 25r 3P+N. geeignet für A9L1H625 (N-PE). Optische Statusanzeige des Ableiters (grün OK/ rot Gerät defekt). U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 305V AC. In-Nennableitstossstrom 100 kA. Imax -maximaler Ableitstossstrom 130 kA. Iimp 100kA. Up-Schutzpegel 1,5 kV. Abmessung (B) 36mm x (H) 45mm x (T) 73.5mm. Gewicht 95g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012.

Merkmale

Schutzart (IP) IP20
Polzahl 1
Verpackungseinheit 1
Verpackungseinheit 16
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Hutschiene TH35
Blitzstoßstrom (10/350 µs) 100 kA
Baugröße 2 TE
Schutzpegel 1.5 kV
Folgestromlöschfähigkeit 100 kA
Höchste Dauerspannung AC 305 V
Nennspannung AC 240 V
Prüfklasse Typ 1 und 2
Signalisierung am Gerät optisch
Schutzpegel N-PE 1.5 kV
Spezifische Energie (W/R) 2500 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Netzform TT ja
Kurzbeschreibung Ersatzschutzmodul für Kombiableiter iPRD1 25r 3P+N, Typ 1+2, N-PE Modul
