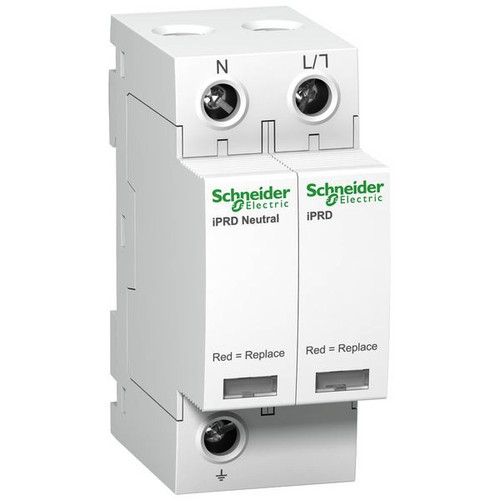

Abbildung ähnlich
03583407 SCHNEIDER ELECTRIC A9L08501 IPRD8r modularer Überspannungsa
A9L08501
3606480506529
A9L08501
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 54 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungsableiter Acti 9 iPRD8r, steckbare Schutzmodule. 1-polig+N, 8kA Sekundärschutz, Typ 3. Wird in der Nähe der zu schützenden Lasten installiert, wenn diese mehr als 10 m vom voran installierten Überspannungsableiter entfernt sind. Überspannungsableiter mit Index R in der Typenbezeichnung sind mit Fernmeldekontakten ausgestattet.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 54 |
| Gewicht | 0,25 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Baugröße | 2 TE |
| Schutzpegel | 1.4 kV |
| Höchste Dauerspannung AC | 350.0 V |
| Nennableitstoßstrom (8/20) | 2.5 kA |
| Nennspannung AC | 230.0 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.1 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 1.0 |
| Schutzpegel N-PE | 1.4 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35.0 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35.0 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 8.0 kA |
| Kurzschlussfestigkeit (Isccr) | 50.0 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25.0 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80.0 A |
| Kurzbeschreibung | Überspannungsabl. iPRD8r, Typ 3, Steckbare Schutzmodule, 1P+N, Imax 8kA |
