01561217 SCHNEIDER ELECTRIC 48360 Auslöser, elektronisch: LSI, +LCD,
48360
3303430483601
48360
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

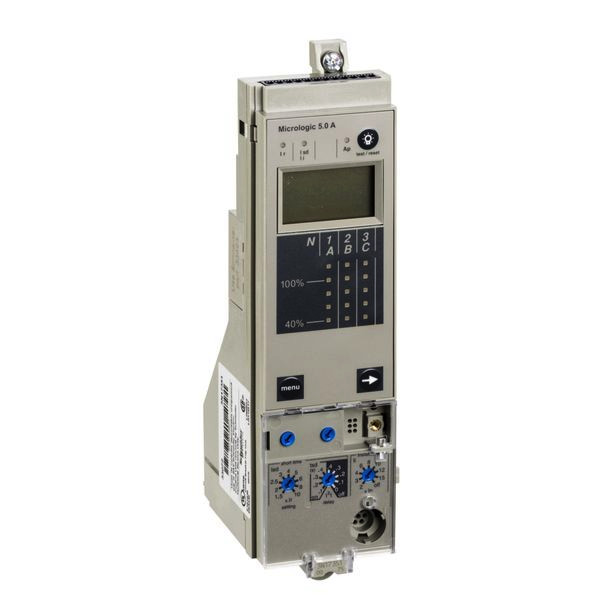

Das Micrologic 5.0A (Amperemeter) ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NW08 bis NW63 zum Einsatz kommt. Das Auslösegerät verfügt über einen selektiven Schutz und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen einstellbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Micrologic 5.0A zeigt eine Überlast mit Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Das Micrologic 5.0A ist mit einem digitalen LCD-Bildschirm ausgestattet, auf dem die tatsächlichen Effektivwerte für die Stromstärke mit einer Genauigkeit von 1,5 % angezeigt werden. Dieses Auslösegerät kann mit dem Grundrahmen des Masterpact NW verknüpft werden.
Merkmale
Breite | 53.6 mm |
Verpackungseinheit | 1 |
Gewicht | 0,33 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389099 |
Kurzschlussauslöserfunktion | verzögert |
Überlastauslöser Stromeinstellung | 560.0 - 6300.0 A |
Ausführung des Motorschutzes | elektronischer Auslöser |
Bemessungsdauerstrom Iu | 6300.0 A |
Kurzbeschreibung | Elektron. Auslöser f. Leistungssch. Micrologic 5A, 4p/3p, 4d/3d+N/2/3d |
Höhe | 199.5 mm |
Tiefe | 67.5 mm |
Anzahl der Hilfskontakte als Schließer | 0.0 |
Anzahl der Hilfskontakte als Öffner | 0.0 |
Spannungsart der Versorgungsspannung | DC |
Externe Stromversorgung erforderlich | ja |
Anzahl der Hilfskontakte als Wechsler | 0.0 |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 6300.0 A |
Versorgungsspannung bei DC | 24.0 V |
Betriebsspannung bei AC 50 Hz | 690.0 V |
Betriebsspannung bei AC 60 Hz | 690.0 V |
Stromeinstellung unverzögerter Kurzschlussauslöser | 12600.0 - 94500.0 A |
Stromeinstellung verzögerter Kurzschlussauslöser | 63000.0 - 840.0 A |
