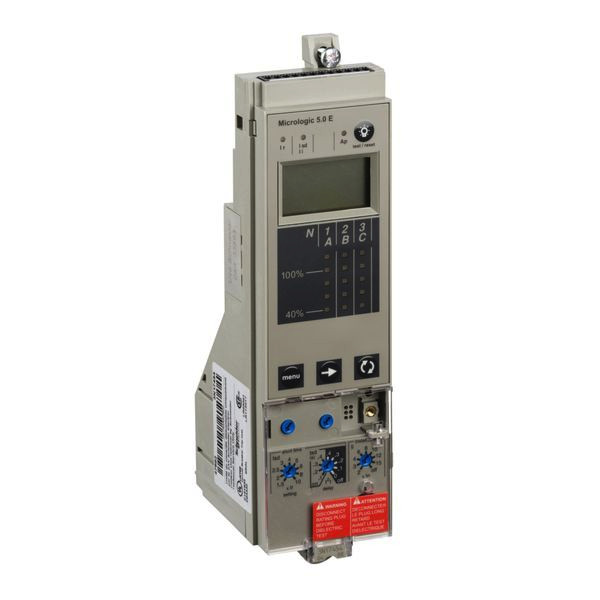

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03579605
SCHNEIDER ELECTRIC 33537 Micrologic 5,0 E für Compact NS630

33537 3606480344695 33537
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Micrologic 5.0E (Energiezähler) ist ein elektronisches Steuergerät, das bei den festen Leistungsschaltern Compact NS630b bis NS3200 eingesetzt wird. Dieses Steuergerät verfügt über einen Selektivschutz (LSI) und ist für den Schutz von Stromkreisen und Verbrauchern ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Micrologic 5.0E zeigt Überlastungen mit einer Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Micrologic 5.0E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. Dieses Steuergerät kann mit einem festen Compact NS-Grundrahmen verbunden werden.

Merkmale

Breite 53.6 mm
Verpackungseinheit 1
Gewicht 0,29
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 3200 A
Kurzschlussauslöserfunktion verzögert
Überlastauslöser Stromeinstellung 252 - 3200.0 A
Ausführung des Motorschutzes elektronischer Auslöser
Höhe 199.5 mm
Tiefe 67.5 mm
Spannungsart der Versorgungsspannung DC
Externe Stromversorgung erforderlich ja
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 3200 A
Versorgungsspannung bei DC 24 - 24.0 V
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 48000.0 - 6400 A
Stromeinstellung verzögerter Kurzschlussauslöser 32000.0 - 378 A
Kurzbeschreibung Micrologic 5,0 E für Compact NS630b bis 3200 Monoblock
