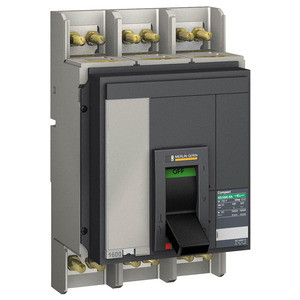

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Dieser Compact NS630bNA ist ein 3-poliger Lasttrennschalter. Er wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dieses Gerät ist eine ausziehbare Version und wird elektrisch durch einen Motormechanismus betrieben. Der Betriebsstrom beträgt 630 A (AC23A) und die Betriebsspannung beträgt 690 V 50/60 Hz. Diese Grundversion enthält nicht das Chassis und die Stromanschlüsse. Die Abmessungen sind 327mm (Breite), 210mm (Höhe) und 147mm (Tiefe). Dieses Gerät entspricht der Norm IEC 60947-3.
Merkmale
| Breite | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 14,51 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsdauerstrom Iu | 630 A |
| Schutzart (IP), frontseitig | IP40 |
| Anzahl der Hilfskontakte als Wechsler | 5 |
| Verriegelbar | ja |
| Motorantrieb integriert | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Spannungsauslöser optional | ja |
| Gerätebauart | Einbaugerät Einschubtechnik |
| Bemessungsbetriebsspannung | 220 - 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-23, 400 V | 630 A |
| Kurzbeschreibung | Lasttrennsch. Compact NS630b NA,3P,630A/690V AC,-elektrische Ansteuerung |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Höhe | 327 mm |
| Tiefe | 147 mm |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
