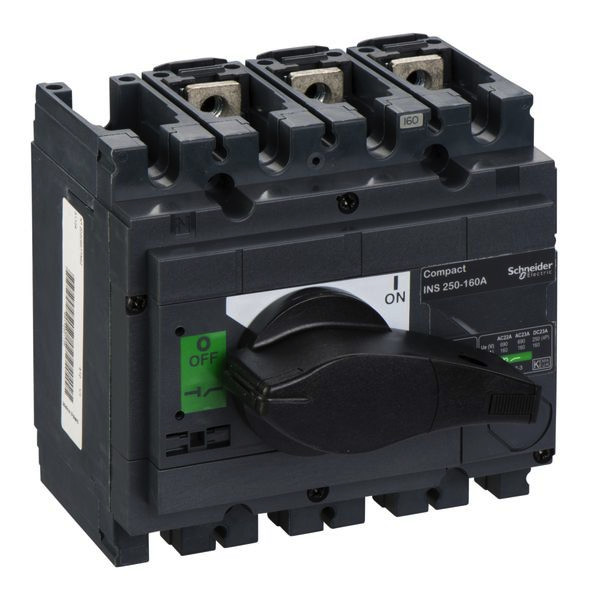

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 9 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Schalter ComPact INS und INV sind Lasttrennschalter mit Drehantrieb. Alle Lasttrennschalter ComPact INS/INV sind geeignet zur Trennung, wie in den Normen IEC 60947-1 und 3 definiert. Die mechanische Bauform der Schalter ComPact stellt sicher, dass die Position des Antriebs immer die Position des Hauptschalters widerspiegelt. die Trennstellung entspricht der Position O (OFF). Der betätigte Antrieb kann nicht die Position OFF anzeigen, wenn der Schalter geöffnet ist. Die Verriegelung in der Position OFF ist nicht möglich, wenn der Schalter geöffnet ist. Gebrauchskategorie AC21A, AC22A und AC23A.
Merkmale
| Breite | 140 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 9 |
| Gewicht | 2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 160 A |
| Schutzart (IP), frontseitig | IP40 |
| Anzahl der Hilfskontakte als Wechsler | 2 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | langer Drehgriff |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 75 kW |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 8.5 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-23, 400 V | 160 A |
| Kurzbeschreibung | Lasttrennschalter ComPact INS250 3P 160A Festeinbau mit schwarzem Drehantrieb |
| Höhe | 136 mm |
| Tiefe | 96 mm |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
