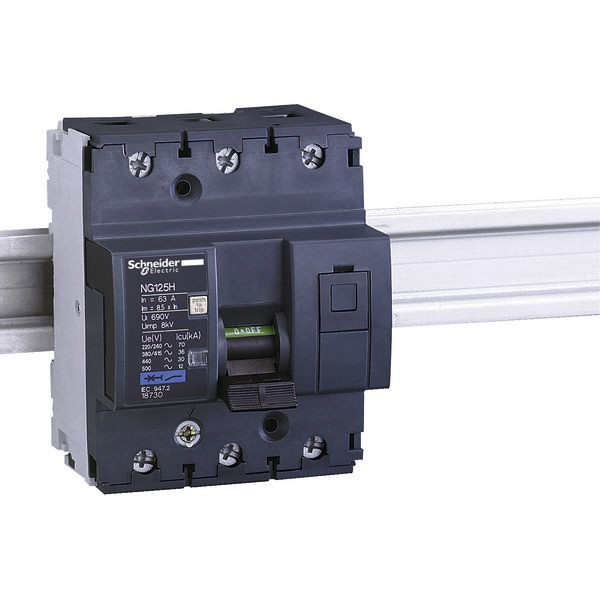

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 18 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leistungsschalter Acti 9 NG125H, 36kA (IEC/EN 60947-2). 2-polig, Nennstrom 40A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125H Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 18 |
| Gewicht | 0,76 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 47 mm |
| Bemessungsstrom | 50 A |
| Bemessungsspannung | 415 V |
| Frequenz | 50 - 60.0 Hz |
| Auslösecharakteristik | C |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 4.5 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 690 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 35.0 mm² |
| Umgebungstemperatur während des Betriebs | -30 - 70.0 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 70 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 36 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Verlustleistung | 4.2 W |
| Kurzbeschreibung | Leistungsschalter NG125H, 3-polig, 50A, C-Charakteristik |
