Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

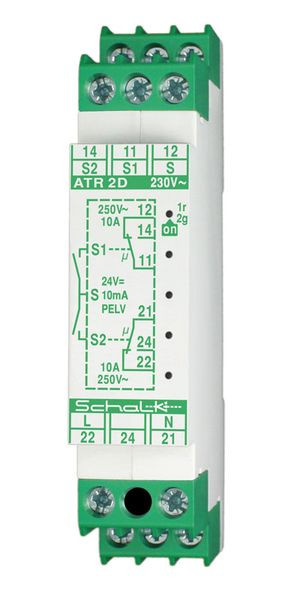

Das ATR 2D ermöglicht auf einfachste Art und Weise die Ansteuerung von Netzspannungsverbrauchern durch Kleinspannungskontakte. Das ATR 2D erzeugt die notwendige Steuerspannung (24V DC PELV) intern selbst - somit lassen sich nahezu alle Schaltkontakte (z. B. Reed-Schalter) einsetzen, welche mit 24V DC beaufschlagt werden können. Durch die beiden Steuereingänge und die beiden 10A-Wechslerkontakte ist das ATR 2D sehr vielseitig einsetzbar, z. B. für Offen/Geschlossen-Erkennung bei Toren, Türen, etc., Maße: 18x55mm, 230V AC, 2 Wechsler 10A (potentialfrei)
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 18 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Nennstrom | 10 A |
| Tiefe | 55 mm |
| Schaltverhalten des Antriebs | monostabil |
| Mit zwangsgeführten Kontakten | ja |
| Art des Schaltkontaktes | Doppelkontakt |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 207 - 253 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 207 - 253 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Mit LED-Anzeige | ja |
| Spannungsart zur Betätigung | DC |
| Anzahl der Kontakte als Wechsler | 2 |
| Kurzbeschreibung | Aktives Doppel-Trennrelais 230V AC / 24V DC PELV, 2 Wechsler |
| eClass 11.0 - Klasse | 27371601 |
| UNSPSC 14.0801 - Klasse | 39122300 |
| Höhe | 88 mm |
| Antrieb, Polung | ungepolt |
| Komplettgerät mit Sockel | ja |
| Werkstoff der Kontaktbeschichtung | Silber |
| Spannungsart der Betriebsspannung | AC |
| Werkstoff des Kontaktes | Silberzinnoxid (AgSnO2) |
| Betriebsspannung bei AC 50 Hz | 207 - 253 V |
| Betriebsspannung bei AC 60 Hz | 207 - 253 V |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Werkstoff des Kontakteinsatzes | Thermoplast |
Angaben zur Marke
SCHALK
Hersteller
Schalk-Steuerungstechnik GmbH Am Stellwinkel 2 DE 87784 Westerheim
