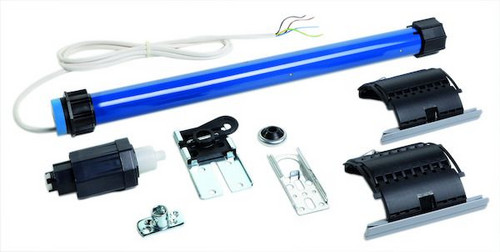

Artikelbild
Abbildung ähnlich
PROTEC.class

05104565
PROTEC.class PRLAE 2016 Rollladenantrieb elektronisch

PRLAE 2016 4016705145652 PRLAE2016
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Elektronischer, intelligenter Kompaktantrieb
  • Plug and Play - Modus, d.h. vollautomatische Endlagenerkennung ohne Einstellkabel
  • Set-Modus, d.h. manuelle Endlageneinstellung
  • Regelmäßige Endlagenkorrektur mit festen Wellenverbindern und Stoppern (alle 60 Zyklen)
  • Festfrierschutz und Hinderniserkennung
  • Flüstergetriebe
  • Bewährte und wartungsfreie Technik
  • Inklusive vormontiertem 60 mm Achtkant-Adaptersatz
  • Parallelschaltung ohne Trennrelais möglich
  • Nennspannung: 230 V / 50 Hz
  • CE, IP 44, Schutzklasse I
  • Einschaltdauer Thermoschalter: 4 Min.
  • Zuleitung: 2,5 m, H05VV-F 4 x 0,75 mm²
  • Kapazität der Endschalter: 3 Min.
  • Betriebstemperatur: - 20°C bis + 80°C
    • Integrierte Doppelscheibenbremse, dadurch erschwert sich das Hochdrücken des Rollladenpanzers
  • Bestehend aus: Elektr. Motor inkl. montiertem Adaptersatz 60 mm, Universallager, Kugellager, Kugellagerhalter, Walzenkapsel inkl. Adaptersatz, feste Wellenverbinder 2-gliedrig
  • PRLAE 1016:
    Zugkraft Rollladenhöhe 1,5 m / 2,5 m: 20 kg / 18 kg
    Einsatzbereich: Kunststoff 4 qm, Aluminium 2,5 qm
  • PRLAE 2016:
    Zugkraft Rollladenhöhe 1,5 m / 2,5 m: 41 kg / 37 kg
    Einsatzbereich: Kunststoff 10 qm, Aluminium 7,5 qm
  • PRLAE 3016:
    Zugkraft Rollladenhöhe 1,5 m / 2,5 m: 62 kg / 56 kg
    Einsatzbereich: Kunststoff 13 qm, Aluminium 9 qm
    • Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

    Merkmale

    Gewicht 3,71
    Gewichtseinheit KG
    Gewichtbezugsmenge 1
    Statistische Warennummer 85014020
    Drehmoment 20 Nm
    Ausführung Leistung: 180 W
    eClass 11.0 - Klasse 27144104
    UNSPSC 14.0801 - Klasse 26101100
    Außendurchmesser 60 mm
    Max. Rollladengewicht 41 kg
    Achtkantstahlwelle SW 50 ja
    Achtkantstahlwelle SW 60 ja
    Für Rollläden ja
    Max. Länge des Rollladens 2500 mm
    Art der Endschalter elektronisch
    Elektronische Laufwegüberwachung ja
    Elektronische Hinderniserkennung ja
    Mit Mitnehmer ja
    Mit Adapter für Welle ja

    Anhänge

    icon
    Datei
    pdbm_05104564-66_Bedienungsanleitung_DE_EN_FR_IT_PT_ES_PL_HU_NL ,SE_GR_SA.pdf (1.15 MB)
    icon
    Datei
    pdbm_05104564-66_Datenblatt.pdf (395.94 KB)
    icon
    Datei
    pdbm_5104561-66_Montageanleitung.pdf (200.36 KB)
