Artikelbild
Abbildung ähnlich
PROTEC.class

05105746

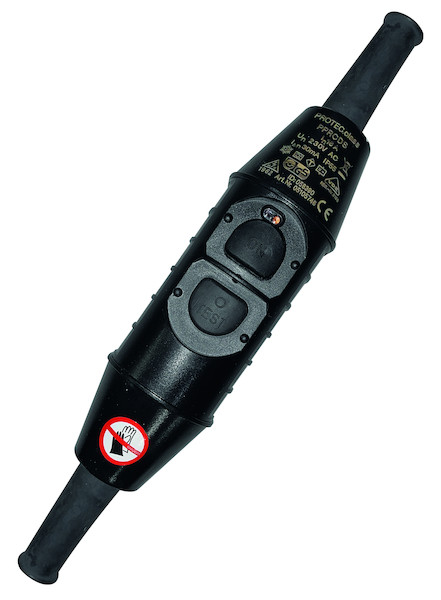

PROTEC.class PPRCDS Personenschutzgerät 3p 30mA

PPRCDS 4016705157464 PPRCDS
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Der PPRCDS ist eine, als Schnurzwischengerät konzipierte, allpolig schaltende, ortsveränderliche Differenzfehlerstromeinrichtung mit elektrischer Fehlerstromauswertung
  • Der ortsveränderliche Personenschutzschalter wurde entwickelt in Anlehnung an die Empfehlung der BG für den Anschluss an unbekannten Steckdosen und ermöglicht die sichere Stromentnahme aus diesen Speisepunkten
  • Der PPRCDS überprüft die Steckdose, ob die Phase L, der Neutralleiter N und der Schutzleiter PE - vorhanden, - richtig angeschlossen, - nicht vertauscht sind (Und lässt die Stromentnahme nur aus einer sicheren Steckdose zu)
  • Der Schutzleiter wird beim Einschalten überprüft und während des Betriebes überwacht
  • Das Gerät ist ausgelegt zur Erkennung von: - Wechselfehlerströmen - pulsierenden Gleichfehlerströmen - phasenangeschnittenen Fehlerströmen
  • PPRCDS bedeutet: PROTEC Portable Residual Current Device Safety
  • Weitere technische Informationen finden Sie in unserer Bedienungsanleitung
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Schutzart (IP) IP55
Spannungsart AC
Polzahl 3
Verpackungseinheit 1
Gewicht 0,28
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Kabel
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 1500 V
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Kurzschlussfestigkeit (Icw) 1.5 kA
Stoßstromfestigkeit 0.025 kA
Verschmutzungsgrad 2
Frequenz 50 Hz
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 2.5 mm²
Umgebungstemperatur während des Betriebs +45 - -25 °C
Bemessungsstoßspannungsfestigkeit Uimp 2.5 kV
Ausführung Ohne Zuleitung
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdbm_05105746+05105894_TD.pdf (994.44 KB)
icon
Datei
pdbm_05105746_05105894_Bedienungsanleitung DE EN.pdf (330.23 KB)
