Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

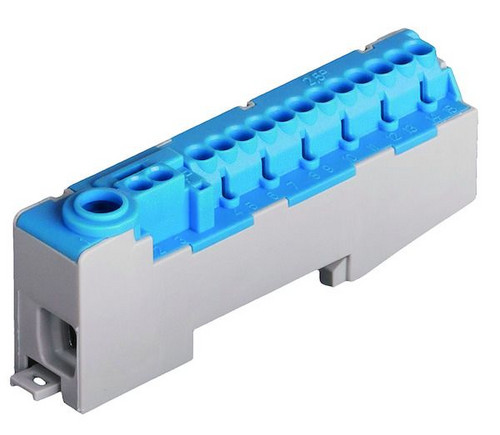

- Leiterklemmen für die Montage auf DIN-Tragschienen, z.B. für Installations-Kleinverteiler und Zählerplätze gem. VDE 0603
- Klemmstellen: 14 Steckanschlüsse + 1 Schraubanschluss
- Montage hinter der Klemmenabdeckung möglich
- Ecken gerundet
- Leitungsanschluss:
Steckanschluss
12 x 1 ... 2,5 mm² starr/mehrdrähtig bzw. 0,75 ... 1,5 mm² feindrähtig mit Aderendhülse
2 x 1 ... 4 mm² starr/mehrdrähtig, Steckanschluss, 1 ... 2,5 mm² feindrähtig mit Aderendhülse
Schraubanschluss (Zuleitung):
1 x 1,5 ... 25 mm² starr/mehrdrähtig bzw. 1 ... 16 mm² feindrähtig mit Aderendhülse - Normen / Vorschriften: Verbindungsmaterial - Elektrische Kupferleiter; Sicherheitsanforderungen für Schraubklemmen und schraublose Klemmstellen.... VDE 0609, Teil 1 / EM 60999-1
Verbindungsmaterial für Niederspannungs-Stromkreise für Haushalt und ähnliche Zwecke VDE EN 60998-1; VDE 0613-1 - Befestigung: Auf DIN Tragschiene nach EN 50022 / EN 60715
- Nennstrom: 80 A (Zuleitung)
- Isolationsspannungen: 500 V (Verschmutzungsgrad 2, Überspannungskategorie III)
- Berührungsschutz: BGV A2 / VBG4, fingersicher
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.
Merkmale
| Anschlussart | Schraub-/Federzuganschluss |
| Polzahl | 1 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Nennstrom | 80 A |
| Ausführung | Nullleiterklemme steckbar |
| Farbe | blau |
| Montageart | DIN-Schiene |
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 14 |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Geeignet für feinstdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1 - 4 mm² |
| Leiterquerschnitt Zugang AWG | 16 - 4 |
| Leiterquerschnitt Abgang AWG | 12 - 18 |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 864 |
| Verpackungseinheit | 36 |
| Montageart | DIN-Schiene |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 70 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7005 |
| Verlustleistung | 6.50 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 864 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Polzahl | 3 |
| Verpackungseinheit | 4500 |
| Verpackungseinheit | 50 |
| Farbe | grau |
| Ausführung des elektrischen Anschlusses | Gabel |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsstoßspannung | 4.5 kV |
| Teilungsmaß | 17.8 mm |
| Anzahl der Phasen | 3 |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Breite in Teilungseinheiten | 12 |
| Zuschneidbar | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 4.500 ST | Menge übernehmen |
05105395
PROTEC.class PSLKS 15 Schutzleiterklemme mit 15 Klemm
PSLKS 15
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Anschlussart | Schraub-/Federzuganschluss |
| Polzahl | 1 |
| Montageart | DIN-Schiene |
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 14 |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Geeignet für feinstdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1 - 4 mm² |
| Leiterquerschnitt Zugang AWG | 16 - 4 |
| Leiterquerschnitt Abgang AWG | 12 - 18 |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
| Nennstrom | 80 A |
| Ausführung | Schutzleiterklemme steckbar |
| Farbe | grün-gelb |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
01007313
EATON PXF-40/4/003A FISchutzschalter 4P40A30mA
PXF-40/4/003A
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 70.5 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 440 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 16 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
05105396
PROTEC.class PAZKS 15 Abzweigklemme mit 15 Klemmen
PAZKS 15
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Anschlussart | Schraub-/Federzuganschluss |
| Polzahl | 1 |
| Montageart | DIN-Schiene |
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 14 |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Geeignet für feinstdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1 - 4 mm² |
| Leiterquerschnitt Zugang AWG | 16 - 4 |
| Leiterquerschnitt Abgang AWG | 12 - 18 |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
| Nennstrom | 80 A |
| Ausführung | Abzweigklemme steckbar |
| Farbe | grau |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
