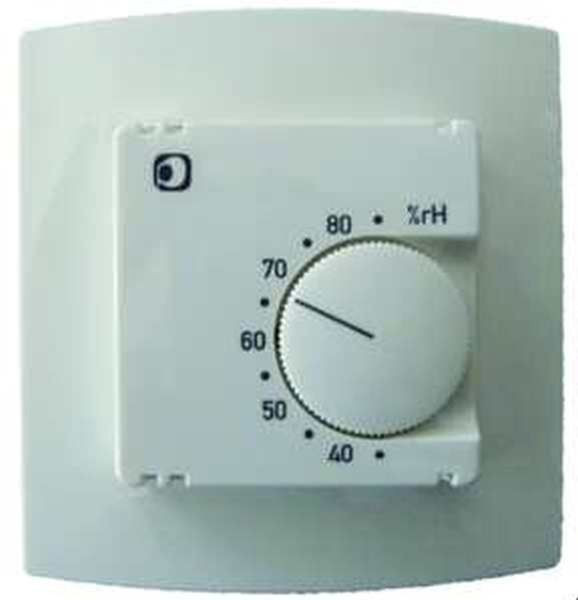

Artikelbild
Abbildung ähnlich
PROTEC.class

05104804
PROTEC.class PHUP Hygrostat UP mechanisch rw Wechsler

PHUP 4016705148042 PHUP
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Unterputz-Raumhygrostat mechanisch mit Standard-Rahmen 50x50
  • Dient zur Überwachung und Regelung der relativen Feuchte, z.B. in Geschäftsräumen, Wohnungen, Wintergärten, Bädern, Schwimmbädern, EDV-Räumen
  • Durch die Einwirkung der relativen Feuchte auf ein Messband wird ein potentialfreier Umschaltkontakt betätigt
  • Die Einstellung des Sollwertes erfolgt über den an der Frontseite befindlichen Einstellknopf
  • Anzahl Ausgänge: 2
  • Anzahl Regelbereiche: 1
  • Ausgangssignal1: Befeuchten, schaltend
  • Ausgangssignal2: Entfeuchten, schaltend
  • Bauschutzkappe
  • Bemessungsstossspannung: 4000 V
  • Berührungsschutzabdeckung
  • Durchschnittliche Leistungsaufnahme: 0 W
  • Elektrischer Anschluss: Schraubklemmen 0,5…2,5 mm2
  • Material Gehäuse: Kunststoff PC
  • Fühler: Kunststofffasern
  • Hysterese: ca. 5% r.H.
  • Messgenauigkeit: +/- 4% r.H.
  • Lagertemperatur: -20° bis +60°C
  • Schaltspannung: 24-230 VAC, 50 Hz
  • Min. Schaltstrom: 100 mA
  • Max. Schaltstrom: Entfeuchten (Klemme E) 5 (0,2) A, Befeuchten (Klemme B) 2 (0,2) A
  • Betriebsspannung: keine Hilfeenergie notwendig
  • Mechanische Bereichseinstellung
  • Medium: Luft, nicht aggressiv
  • Montage Befestigung: in UP-Dose Ø 55 mm - mit Deckelset 50 x 50 mm oder 55 x 55 mm in nahezu alle Flächenschalterprogramme adaptierbar (tiefe UP-Dose empfohlen)
  • Potentialfrei
  • Regelbereich: 35 bis 85 %
  • Regelfunktion: Be- bzw. Entfeuchten
  • Schaltelement: Mikroschalter
  • Schaltkontakt: Umschalter (Wechsler)
  • Schaltleistung: Klemme E: 1150 W, Klemme B: 460 W
  • Schutzklasse: II, nach entsprechender Montage
  • Sicherheit und Emv: gemäß DIN EN 60730
  • Sollwertsteller
  • Umgebungstemperatur: 0° bis +50°C
  • Verschmutzungsgrad: 2
  • Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend
  • Abmessungen Gehäuse: 81 x 44,5 x 85 mm
  • Gewicht: ca. 90 g
  • Hinweis: Nasszellenabstand nach DIN VDE 0100-701 beachten!
    • Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

    Merkmale

    Schutzart (IP) IP30
    Breite 81 mm
    Gewicht 0,11
    Gewichtseinheit KG
    Gewichtbezugsmenge 1
    Statistische Warennummer 90321080
    Farbe weiß
    Höhe 85 mm
    Tiefe 42,5 mm
    RAL-Nummer 9010
    Ausführung Aufnehmer/Fühler Haarelement
    Schutzart (NEMA) sonstige
    Max. Spannung der Kontakte 230 V
    Max. Kontaktbelastung 5 A
    Messbereich unterer Wert (relative Luftfeuchtigkeit) 35 %
    Messbereich oberer Wert (relative Luftfeuchtigkeit) 85 %
    Differenzbereich/Schalthysterese 5 %
    eClass 11.0 - Klasse 27180790
    UNSPSC 14.0801 - Klasse 39121321

    Anhänge

    icon
    Datei
    pdbm_05104804_Bedienungsanleitung.pdf (654.77 KB)
    icon
    Datei
    pdbm_05104804_Datenblatt.pdf (235.02 KB)
