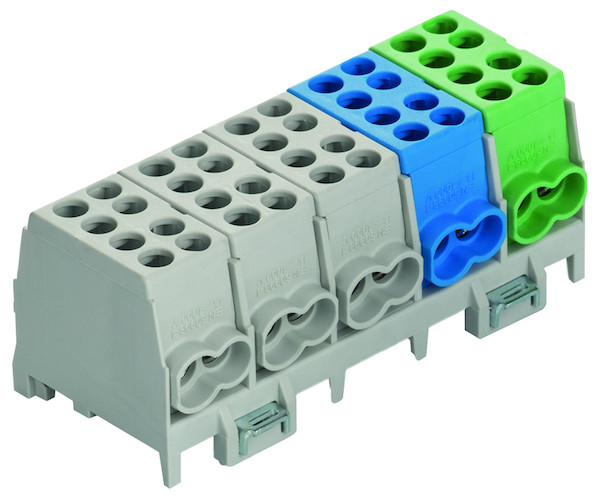

Abbildung ähnlich
05106698
PROTEC.class PHLAK25-5/10-S Hauptleit.-Abzweigklemme
PHLAK25-5/10-S
4016705166985
PHLAK25-5/10-S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
- Leiterklemmen [5-polig] für die Montage auf DIN-Trageschienen, z. B. für Installationsverteiler und Zählerplätze gem. VDE 0603
- Zur Befestigung auf DIN Tragschiene 35 mm nach EN 50022 / EN 60715
- Klemmkörper: Messing, verzinnt
- Klemmschrauben: Stahl, verzinkt
- Isoliergehäuse: Kunststoff (Polyamid) schlagzäh, flammgeschützt, halogenfrei
- Schnellbefestigung: Stahlblech, verzinkt oder vernickelt
- Normen / Vorschriften:
Installationsverteiler und Zählerplätze AC 400V Hauptleitungsabzweigklemmen VDE0603-2, Verbindungsmaterial für Niederspannungsstromkreise für Haushalt und ähnliche Zwecke VDE 0613, Teil 1/EN 60998-1 - Leitungsanschluss:
Hauptleitung: 1,5 - 25 mm² starr/mehrdähtig, 2,5 Nm 1,5 - 16 mm² feindrähtig - Aderendhülse 2,5 Nm
Abzweigleitung: 1,5 - 16 mm² starr/mehrdähtig, 2 Nm 1,5 - 10 mm² feindrähtig - Aderendhülse 2 Nm
Abisolierlänge: 16 mm
Buchsenklemme mit je 2 Schrauben pro Klemmstelle Schrauben mit Kombi-Kreuzschlitz Pozidriv Z2 - Isolationsspannung:
1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation) Verschmutzungsgrad 2 (z. B. Verteilereinbau) - Nennstrom: Cu: 130 A; AI: 100 A (VDE 0611 / EN 60947-7)
- Eingänge max. 25 mm²: 5x2, Ausgänge max. 16 mm²: 5x2
- Anreihbar bzw. erweiterbar mit Klemmen Type PHLAK
- Sicherheit: Ecken abgerundet
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.
Merkmale
| Breite | 100 mm |
| Anschlussart | schrauben |
| Polzahl | 5 |
| Gewicht | 0,27 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | DIN-Schiene |
| Höhe | 41.5 mm |
| Tiefe | 35.3 mm |
| Anzahl der Eingänge | 10 |
| Anzahl der Ausgänge | 10 |
| Berührungssicher | ja |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Geeignet für feindrähtige Leiter ohne Aderendhülse | ja |
| Geeignet für feinstdrähtige Leiter | ja |
| Geeignet für feinstdrähtige Leiter ohne Aderendhülse | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1.5 - 16 mm² |
| Leiterquerschnitt Zugang AWG | 16 - 4 |
| Leiterquerschnitt Abgang AWG | 16 - 6 |
| Ausführung | 3x Grau - Blau - Grün |
| Nennstrom | 130 A |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
