Abbildung ähnlich
02441784

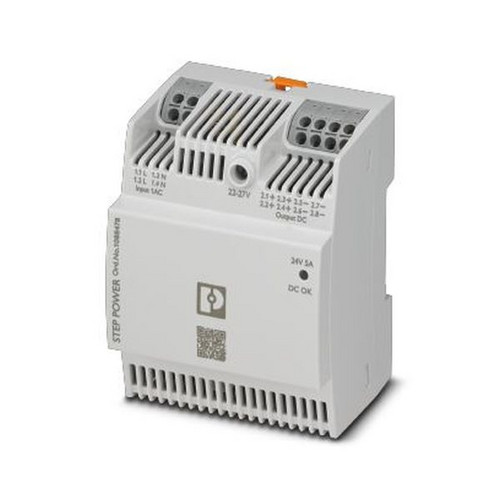

PHOENIX CONTACT STEP3-PS/1AC/24DC/5/PT Stromversorgung
STEP3-PS/1AC/24DC/5/PT
4055626890203
1088478
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Primär getaktete Stromversorgung, STEP POWER, Push-in-Anschluss, Tragschienen- und Direktmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 5 A, einstellbar von 22 V DC ... 27 V DC
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 72 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,31 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 90 mm |
| Tiefe | 61 mm |
| Einbauhöhe | 90 mm |
| Tragschienenmontage möglich | ja |
| Wandmontage möglich | ja |
| Spannungsart der Versorgungsspannung | AC |
| Ausführung des elektrischen Anschlusses | sonstige |
| 1. Ausgangsspannung | 22 - 27 V |
| Bemessungsversorgungsspannung bei AC 50 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei AC 60 Hz | 264 - 85 V |
| Bemessungsversorgungsspannung bei DC | 350 - 99 V |
| Kurzbeschreibung | Power supply unit |
| Geeignet für Reiheneinbau | ja |
| Geeignet für Sicherheitsfunktionen | ja |
| Leistungsabgabe | 120 W |
| Ausgangsspannung geregelt | ja |
| Stabilisiert | ja |
| Direktmontage möglich | ja |
| Ausgangsspannung einstellbar | ja |
| Kurzschlussfest | ja |
| Performance Level nach EN ISO 13849-1 | ohne |
| Max. Ausgangsstrom 1 | 5 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsstrom 1 | 5 A |
| SIL nach IEC 61508 | ohne |
| Schutzart (NEMA) | sonstige |
| eClass 11.0 - Klasse | 27040701 |
| UNSPSC 14.0801 - Klasse | 39121004 |
