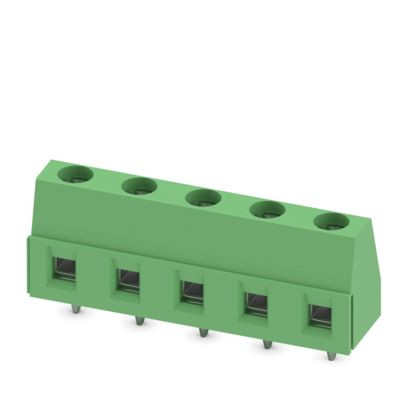

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01428429
PHOENIX CONTACT GMKDS 1,5/ 5 Leiterplattenklemme

GMKDS 1,5/ 5 4046356182706 1736861
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: GMKDS 1,5, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewicht 7,66
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 17.25 mm
Betriebstemperatur -40 - 105 °C
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 1 mm²
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 630 V
Anzahl der Etagen 1
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 7.5 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 17.5 A
Anzahl der elektrischen Anschlüsse 5
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1 mm²
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
