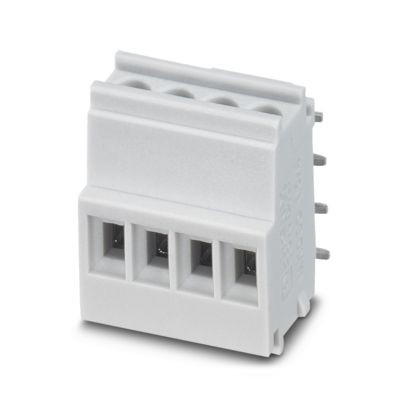

Abbildung ähnlich

02538325 PHOENIX CONTACT 2278429 MKDSO 1,5/ 4-R-3,5 KMGY Leiterpl

Lieferanten-Type: MKDSO 1,5/ 4-R-3,5 K EAN: 4046356293037 Lieferanten-Artikel-Nr.: 2278429

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: MKDSO 1,5/..-R, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: lichtgrau, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang rechts

Merkmale

Gehäusefarbe	grau
Verpackungseinheit	1
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Höhe	17.55 mm
Betriebstemperatur	-40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Anschließbarer Leiterquerschnitt eindrähtig	0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.08 - 0.5 mm²
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Schraubanschluss
Anschlussart Leiterplatte	sonstige
Werkstoff des Isolierkörpers	sonstige
Bemessungsspannung	160 V
Anzahl der Etagen	1
Bemessungsstoßspannung	2.5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1.2 mm
Länge des Pins	3 mm
Werkstoff der Anschlussoberfläche	Zinn
Rastermaß der Anschlüsse	3.5 mm
Art der Banderolierung	Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	8 A
Anzahl der elektrischen Anschlüsse	4
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.25 - 0.5 mm²
