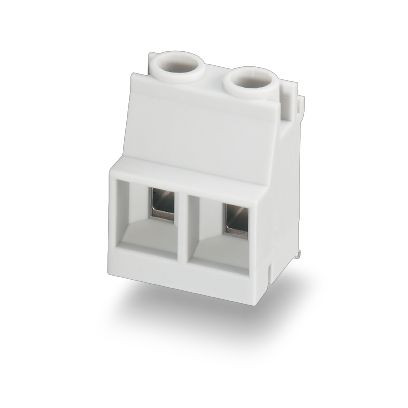

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02538329
PHOENIX CONTACT 2199773 MKDSO 2,5 HV/ 2R-7,5 KMGY Leiter

MKDSO 2,5 HV/ 2R-7,5 4046356464253 2199773
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSO 2,5 HV/..-R, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: lichtgrau, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,25 mm, Anzahl der Lötpins pro Potenzial: 1. Artikel mit seitlichem Pinabgang rechts

Merkmale

Gehäusefarbe grau
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 22.25 mm
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 0.75 mm²
Anschlussart Leiter Schraubanschluss
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 630 V
Anzahl der Etagen 1
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.25 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 7.5 mm
Bemessungsstrom In 24 A
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Befestigungsart löten
Anzahl der elektrischen Anschlüsse 2
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
