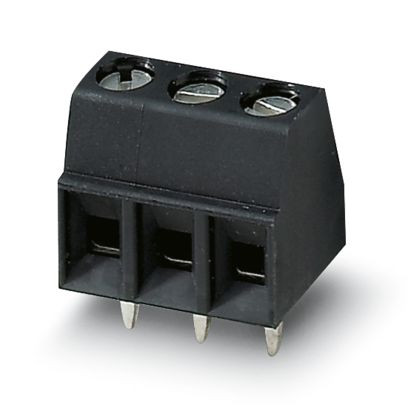

Abbildung ähnlich
02533175 PHOENIX CONTACT 1984950 MKDS 1/ 3-3,5 HT BK Leiterplatte
MKDS 1/ 3-3,5 HT BK
4017918908096
1984950
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDS 1/..-HT, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: THR-Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Dieser Artikel kann zusammen mit SMD-Bauteilen im Reflowofen verlötet werden.
Merkmale
| Gehäusefarbe | schwarz |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | THR-Anschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14 - 0.5 mm² |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 200 V |
| Betriebstemperatur | -40 - 100 °C |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 2.5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1.1 mm |
| Länge des Pins | 3.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 3.5 mm |
| Art der Banderolierung | Karton (für SMD) |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 13.5 A |
| Anzahl der elektrischen Anschlüsse | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.5 mm² |
