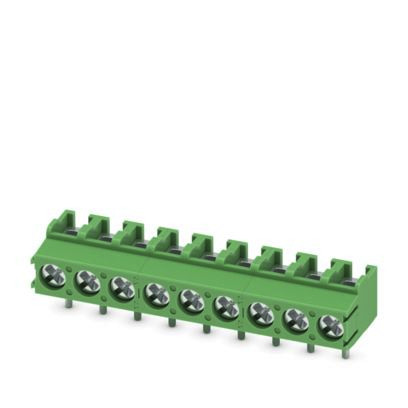

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02535704
PHOENIX CONTACT 1935381 PT 1,5/ 9-5,0-V Leiterplatten-An

PT 1,5/ 9-5,0-V 4017918923969 1935381
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl pro Reihe: 9, Artikelfamilie: PT 1,5/..-V, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 100
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 12.5 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 0.75 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 400 V
Betriebstemperatur -40 - 100 °C
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 17.5 A
Anzahl der elektrischen Anschlüsse 9
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Befestigungsart löten
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
