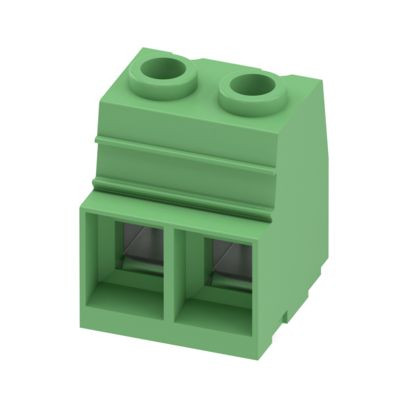

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02533435
PHOENIX CONTACT 1932588 MKDSP 25/ 2-15,00 Leiterplatten-

MKDSP 25/ 2-15,00 4017918902087 1932588
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 25 ST
Bestellschritt 25 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 35 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSP 25, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: Z2L Pozidriv mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Dauerhafte mechanische Belastungen der Klemme sind zu vermeiden

Merkmale

Gehäusefarbe grün
Verpackungseinheit 25
Gewicht 0,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 43.5 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 35 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 6 mm²
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 1000 V
Anzahl der Etagen 1
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 4.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 15 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 125 A
Anzahl der elektrischen Anschlüsse 2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 1.5 - 35 mm²
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
