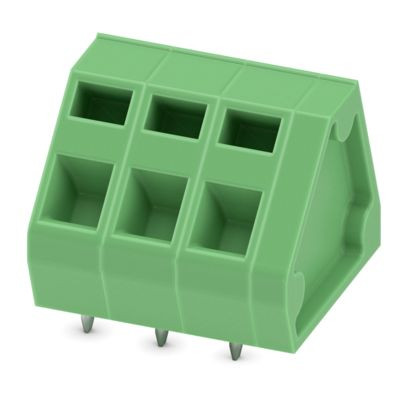

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02537597
PHOENIX CONTACT 1891506 ZFKDSA 1,5-5,08- 3 Leiterplatten

ZFKDSA 1,5-5,08- 3 4017918416386 1891506
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: ZFKDS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 17.7 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Betriebstemperatur -40 - 100 °C
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 400 V
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5.08 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 16 A
Anzahl der elektrischen Anschlüsse 3
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 2.5 mm²
Befestigungsart löten
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
