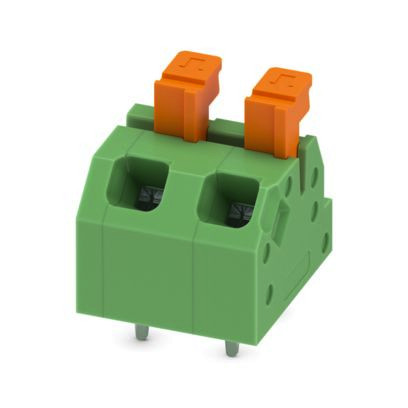

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02186423
PHOENIX CONTACT 1864435 SPTAF 1/ 2-5,0-LL

1864435 4055626246017 1864435
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

165 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 165 ST
Bestellschritt 165 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: SPTAF 1/..-LL, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 165
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 13.5 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1 mm²
Werkstoff des Isolierkörpers sonstige
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsspannung 320 V
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.6 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 13.5 A
Anzahl der elektrischen Anschlüsse 2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 mm²
Kurzbeschreibung Leiterplattenklemme
Befestigungsart löten
Anschlussart Leiterplatte Lötanschluss
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
