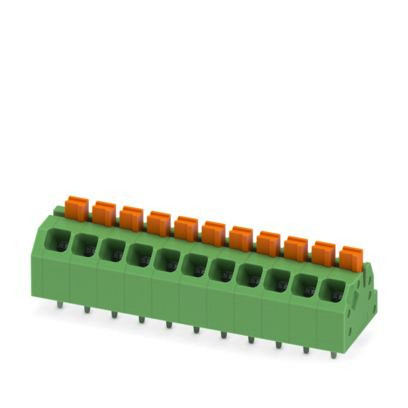

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 70 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 70 ST |
| Bestellschritt | 70 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl pro Reihe: 11, Artikelfamilie: SPTAF 1/..-EL, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
Merkmale
| Gehäusefarbe | grün |
| Verpackungseinheit | 70 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 12.8 mm |
| Betriebstemperatur | -40 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 1.5 mm² |
| Werkstoff des Isolierkörpers | sonstige |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsspannung | 160 V |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 2.5 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Länge des Pins | 2.6 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 3.5 mm |
| Art der Banderolierung | Karton (für SMD) |
| Bemessungsstrom In | 16 A |
| Anzahl der elektrischen Anschlüsse | 11 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 mm² |
| Kurzbeschreibung | Leiterplattenklemme |
| Befestigungsart | löten |
| Anschlussart Leiterplatte | Lötanschluss |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Angaben zur Marke
PHOENIX CONTACT
Hersteller
PHOENIX CONTACT Deutschland G Flachsmarktstr. 8 DE 32825 Blomberg info@phoenixcontact.de
