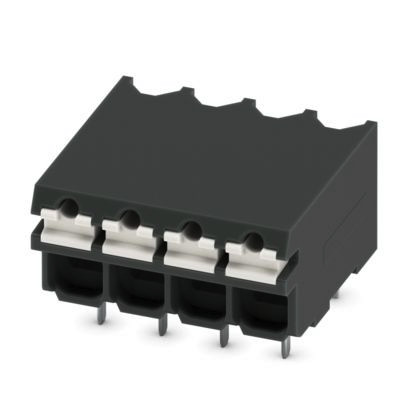

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02537083
PHOENIX CONTACT 1822778 SPT-THR 1,5/ 4-H-3,5 P26 Leiterp

SPT-THR 1,5/ 4-H-3,5 4046356809597 1822778
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

170 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 170 ST
Bestellschritt 170 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPT 1,5/..-H-THR, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. CAT 5 geeignet

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 170
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 10.3 mm
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiter Federzuganschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.6 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 17.5 A
Anzahl der elektrischen Anschlüsse 4
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 0.75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 mm²
Befestigungsart löten
Anschlussart Leiterplatte Lötanschluss
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
