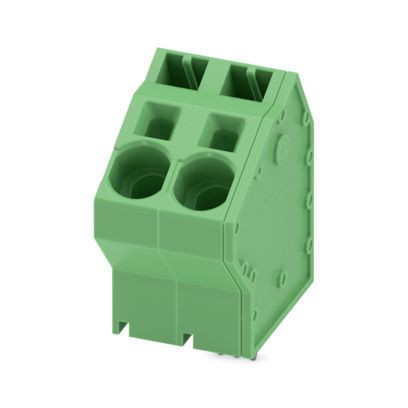

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02537030
PHOENIX CONTACT 1819202 SPTA 16/ 2-10,0-ZB Leiterplatten

SPTA 16/ 2-10,0-ZB 4046356788236 1819202
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: SPTA 16/, Rastermaß: 10 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 60 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 4,1 mm, Anzahl der Lötpins pro Potenzial: 3, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 42.2 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.75 - 16 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 1000 V
Anzahl der Etagen 1
Bemessungsstoßspannung 8 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 4.1 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 10 mm
Art der Banderolierung Karton (für SMD)
Anschließbarer Leiterquerschnitt mehrdrähtig 10 mm²
Bemessungsstrom In 76 A
Anzahl der elektrischen Anschlüsse 2
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.75 - 10 mm²
Befestigungsart löten
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
