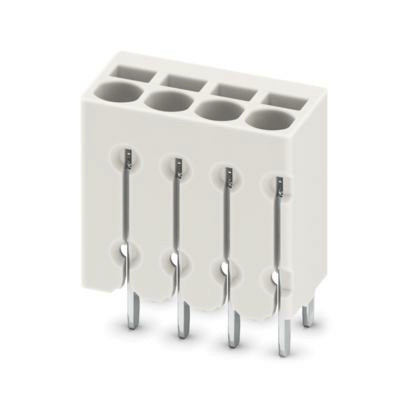

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536164
PHOENIX CONTACT 1814582 PTSM 0,5/ 4-2,5-V THR WH R44 Lei

PTSM 0,5/ 4-2,5-V TH 4046356760331 1814582
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

310 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 310 ST
Bestellschritt 310 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PTSM 0,5/..-V-THR WH, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: signalweiß, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: Gurt in 44 mm Breite

Merkmale

Gehäusefarbe sonstige
Verpackungseinheit 310
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 12.1 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiterplatte Lötanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 0.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiter Federzuganschluss
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.1 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 2.5 mm
Art der Banderolierung Blistergurt (für SMD)
Werkstoff des Isolierkörpers sonstige
Bemessungsstrom In 6 A
Anzahl der elektrischen Anschlüsse 4
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.34 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 mm²
Befestigungsart löten
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
