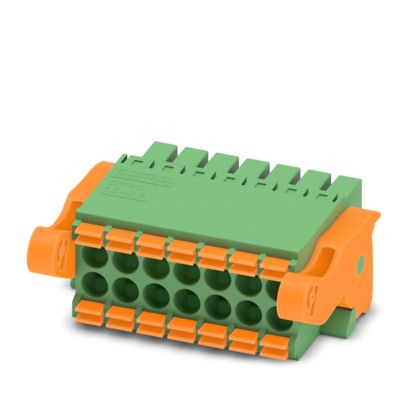

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02527456
PHOENIX CONTACT 1790535 DFMC 1,5/ 7-ST-3,5-LR Leiterplat

DFMC 1,5/ 7-ST-3,5-L 4046356594592 1790535
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 14, Anzahl der Reihen: 2, Polzahl: 7, Anzahl der Anschlüsse: 14, Artikelfamilie: DFMC 1,5/..-ST-LR, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Stecken in die Grundleiste, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON DFMC 1,5, Verriegelung: Lock-and-Release-Verriegelung, Befestigungsart: Lock & Release Auswurfhebel, Verpackungsart: verpackt im Karton

Merkmale

Polzahl 7
Gehäusefarbe grün
Werkstoff des Gehäuses sonstige
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Kontaktausführung Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Werkstoff des Kontaktes Kupfer
Rastermaß der Kontakte 3.5 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Bemessungsstrom In 8 A
Verbindungsart sonstige
Bemessungsspannung 160 V
Betriebstemperatur -40 - 105 °C
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Anschließbare Kabeltype Rundkabel
Rastermaß der Anschlüsse 3.5 mm
Anzahl der Steckkontaktreihen 2
Winkel Kontakt/Leiteranschluss sonstige
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.14 - 0.75 mm²
Kurzbeschreibung Printed-circuit board connector
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
