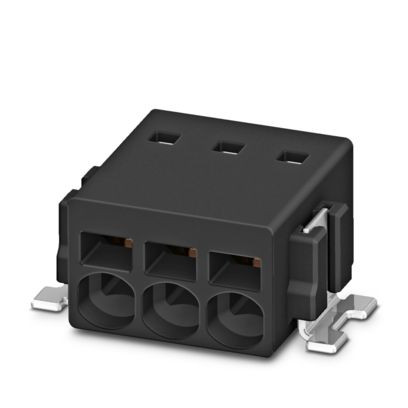

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536133
PHOENIX CONTACT 1771033 PTSM 0,5/ 3-2,5-H SMD R44 Leiter

PTSM 0,5/ 3-2,5-H SM 4046356459686 1771033
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

770 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 770 ST
Bestellschritt 770 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-H-SMD, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: SMD-Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineare Pad-Geometrie, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: Gurt in 44 mm Breite

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 770
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 5 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiterplatte Lötanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 0.5 mm²
Art der Leiterplattenbefestigung Flansch
Anschlussart Leiter Federzuganschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 2.5 mm
Art der Banderolierung Blistergurt (für SMD)
Bemessungsstrom In 6 A
Anzahl der elektrischen Anschlüsse 3
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.34 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 mm²
Befestigungsart löten
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
