  7. 1770908 PTSM 0,5/ 4…

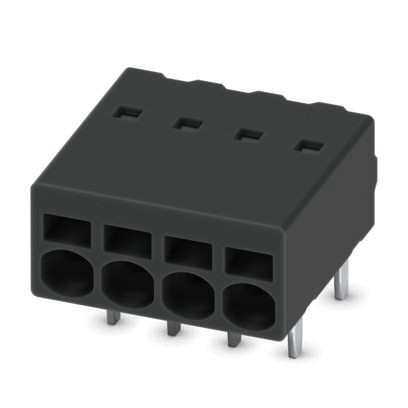

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02536159
PHOENIX CONTACT 1770908 PTSM 0,5/ 4-2,5-H THR R32 Leiter

PTSM 0,5/ 4-2,5-H TH 4046356459488 1770908
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

530 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 530 ST
Bestellschritt 530 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PTSM 0,5/..-H-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: Gurt in 32 mm Breite

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 530
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 7.1 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiterplatte Lötanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 0.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiter Federzuganschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.1 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 2.5 mm
Art der Banderolierung Blistergurt (für SMD)
Bemessungsstrom In 6 A
Anzahl der elektrischen Anschlüsse 4
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.34 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 mm²
Befestigungsart löten
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
