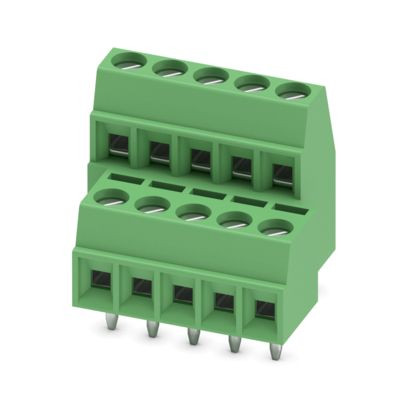

Abbildung ähnlich

02533477 PHOENIX CONTACT 1751426 MKKDS 1/ 5-3,5 Leiterplatten-Ans

Lieferanten-Type: MKKDS 1/ 5-3,5 EAN: 4017918115890 Lieferanten-Artikel-Nr.: 1751426

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

50 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	50 ST
Bestellschritt	50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 10, Anzahl der Reihen: 2, Polzahl pro Reihe: 5, Artikelfamilie: MKKDS 1, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe	grün
Verpackungseinheit	1
Verpackungseinheit	50
Gewicht	0,01
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369010
Höhe	19.7 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 - 1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.14 - 0.5 mm²
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiterplatte	sonstige
Werkstoff des Isolierkörpers	sonstige
Bemessungsspannung	200 V
Betriebstemperatur	-40 - 105 °C
Anzahl der Etagen	2
Bemessungsstoßspannung	2.5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1.1 mm
Länge des Pins	3.5 mm
Werkstoff der Anschlussoberfläche	Zinn
Rastermaß der Anschlüsse	3.5 mm
Art der Banderolierung	Karton (für SMD)
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	8 A
Anzahl der elektrischen Anschlüsse	10
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.25 - 0.5 mm²
