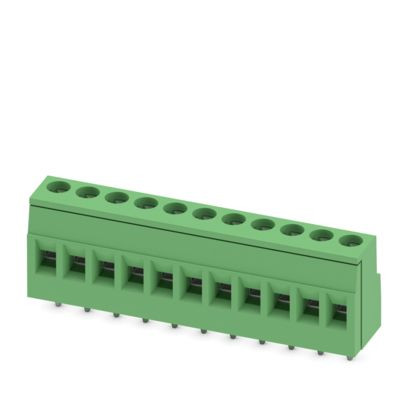

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02533232
PHOENIX CONTACT 1730489 MKDS 2,5/11-5,08 Leiterplatten-A

MKDS 2,5/11-5,08 4017918116170 1730489
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl pro Reihe: 11, Artikelfamilie: MKDS 2,5, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,7 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 21.7 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 0.75 mm²
Betriebstemperatur -40 - 105 °C
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 400 V
Anzahl der Etagen 1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.7 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 5.08 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 24 A
Anzahl der elektrischen Anschlüsse 11
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschlussart Leiterplatte Lötanschluss
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
