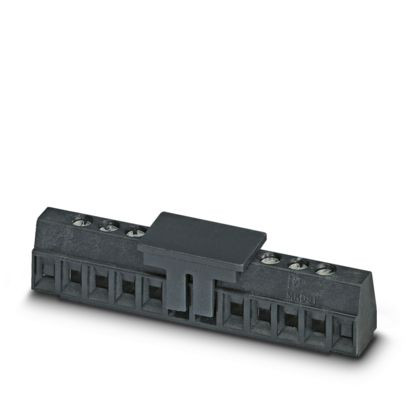

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02533196
PHOENIX CONTACT 1727298 MKDS 1/ 9-3,81 SMD BK Leiterplat

MKDS 1/ 9-3,81 SMD B 4017918025663 1727298
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

12 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 12 ST
Bestellschritt 12 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl pro Reihe: 9, Artikelfamilie: MKDS 1/..-SMD, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: SMD-Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineare Pad-Geometrie, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: Stangenmagazin

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 12
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 9.2 mm
Betriebstemperatur -40 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 0.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.81 mm
Art der Banderolierung sonstige
Bemessungsstrom In 8 A
Anzahl der elektrischen Anschlüsse 9
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.5 mm²
Befestigungsart löten
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
