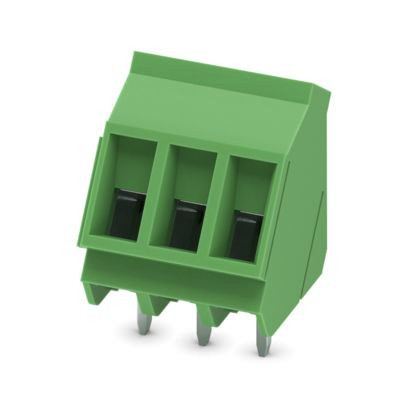

Abbildung ähnlich
02536552 PHOENIX CONTACT 1713037 SMKDS 3/ 3 Leiterplatten-Anschlu
SMKDS 3/ 3
4017918023881
1713037
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: SMKDS 3, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 55 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Merkmale
| Gehäusefarbe | grün |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 22.5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 mm² |
| Betriebstemperatur | -40 - 100 °C |
| Anschlussart Leiterplatte | sonstige |
| Werkstoff des Isolierkörpers | sonstige |
| Bemessungsspannung | 400 V |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1.3 mm |
| Länge des Pins | 4.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 5 mm |
| Art der Banderolierung | Karton (für SMD) |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 24 A |
| Anzahl der elektrischen Anschlüsse | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
