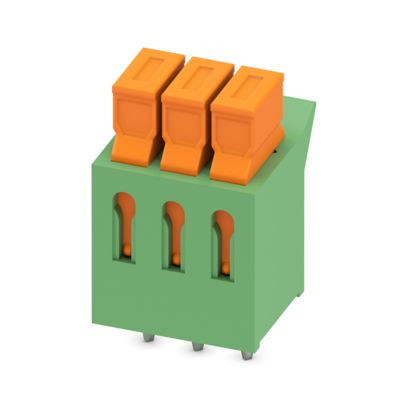

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02530537
PHOENIX CONTACT 1706183 IDC 0,3/ 3-3,81 Leiterplatten-An

IDC 0,3/ 3-3,81 4017918116682 1706183
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,34 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: IDC 0,3, Rastermaß: 3,81 mm, Anschlussart: Schneidanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 22.2 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.13 - 0.34 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.22 - 0.34 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 160 V
Betriebstemperatur -40 - 100 °C
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.4 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.81 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 5 A
Anzahl der elektrischen Anschlüsse 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.34 mm²
Befestigungsart löten
Anschlussart Leiterplatte Lötanschluss
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
