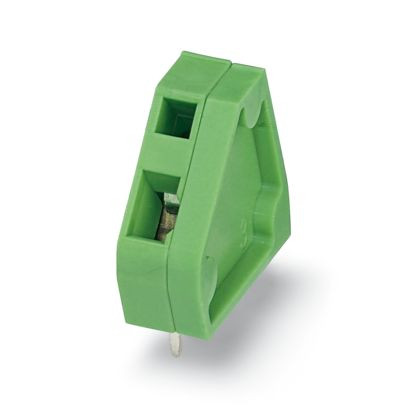

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02537649
PHOENIX CONTACT 1704981 ZFKDSA 1-6,35 Leiterplatten-Ansc

ZFKDSA 1-6,35 4017918144890 1704981
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1, Rastermaß: 3,81 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Abschlussklemme zum Abschluss individuell zusammengestellter Blöcke.

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 200 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.81 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 12 A
Anzahl der elektrischen Anschlüsse 1
Betriebstemperatur -40 - 100 °C
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 mm²
Höhe 17.7 mm
Befestigungsart löten
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
