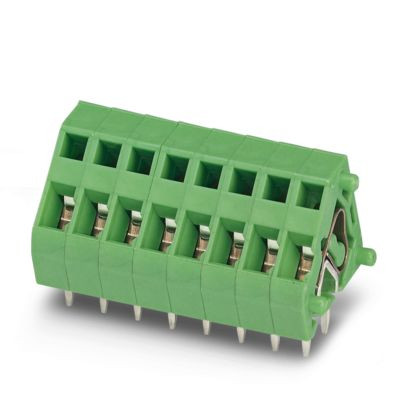

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02537583
PHOENIX CONTACT 1704978 ZFKDS 1-3,81 Leiterplatten-Ansch

ZFKDS 1-3,81 4017918128944 1704978
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1, Rastermaß: 3,81 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.

Merkmale

Gehäusefarbe grün
Verpackungseinheit 50
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 18.5 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschlussart Leiter Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 200 V
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 3.81 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 12 A
Anzahl der elektrischen Anschlüsse 1
Betriebstemperatur -40 - 100 °C
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 mm²
Befestigungsart löten
Kurzbeschreibung PCB terminal block
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
