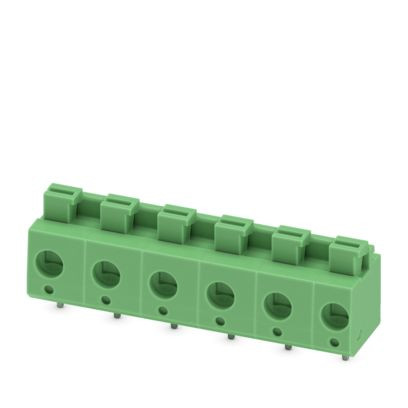

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

02535993
PHOENIX CONTACT 1703088 PTS 1,5/ 6-7,5-H Leiterplatten-A

PTS 1,5/ 6-7,5-H 4046356635370 1703088
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl pro Reihe: 6, Artikelfamilie: PTS 1,5/..-H, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale

Gehäusefarbe grün
Verpackungseinheit 100
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 16.1 mm
Betriebstemperatur -40 - 100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Art der Leiterplattenbefestigung Anschlusskontakt
Anschlussart Leiter Federzuganschluss
Anschlussart Leiterplatte Lötanschluss
Werkstoff des Isolierkörpers sonstige
Bemessungsspannung 630 V
Anzahl der Etagen 1
Bemessungsstoßspannung 6 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.5 mm
Werkstoff der Anschlussoberfläche Zinn
Rastermaß der Anschlüsse 7.5 mm
Art der Banderolierung Karton (für SMD)
Bemessungsstrom In 16 A
Anzahl der elektrischen Anschlüsse 6
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 2.5 mm²
Befestigungsart löten
Kurzbeschreibung Leiterplattenklemme
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
