  7. 670946 H3DS-ML AC/DC

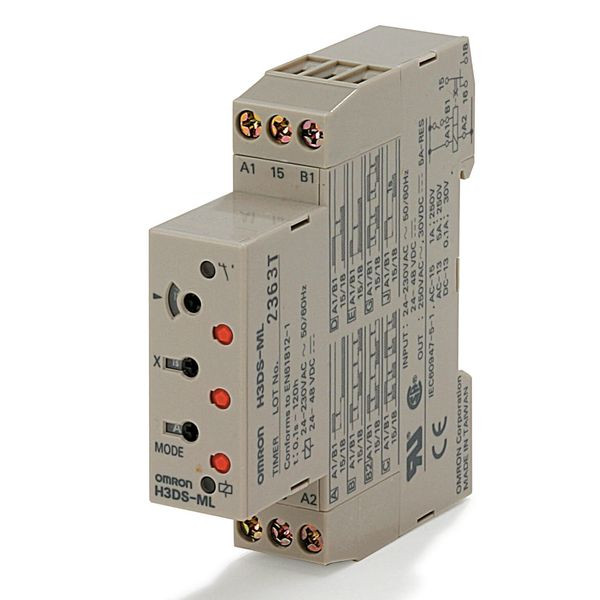

Artikelbild
Abbildung ähnlich
OMRON

04507249
OMRON 670946 H3DS-ML AC/DC

H3DSMLACDCOMI 4548583753020 670946
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Zeitrelais - 17,5mm breit, verriegelbar, Schraubanschlüsse - 8 Multifunktionen, Starteingang, 1 W - 0,1s..120h, SW: analoge Vorgabe - 24..230VAC(50/60Hz)/24..48VDC - IP30, Terminals IP20 - UL, CSA, entspricht EN61812-1

Merkmale

Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 79 mm
Tiefe 100 mm
Geeignet als Fernbedienung ja
Funktion taktend mit Impuls beginnend, variabel ja
Funktion ansprechverzögert ja
Funktion einschaltwischend ja
Zeitbereich 0.1 - 432000 s
Funktion rückfallverzögert ja
Funktion ausschaltwischend ja
Ausführung des elektrischen Anschlusses Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 24 V
Bemessungssteuerspeisespannung Us bei DC 24 - 48 V
Anzahl der Ausgänge, verzögert, Wechsler 1
Spannungsart zur Betätigung AC/DC
Kurzbeschreibung Zeitrelais, 8 Zeitfunktionen, 24-230VAC/24-48VDC, 1 Wechsler, 5A, 17.5mm, DIN-Schiene, Schraubklemme

Anhänge

icon
Datei
pdb_l098_h3ds_solidstate_timer_datasheet_de.pdf (770.73 KB)
