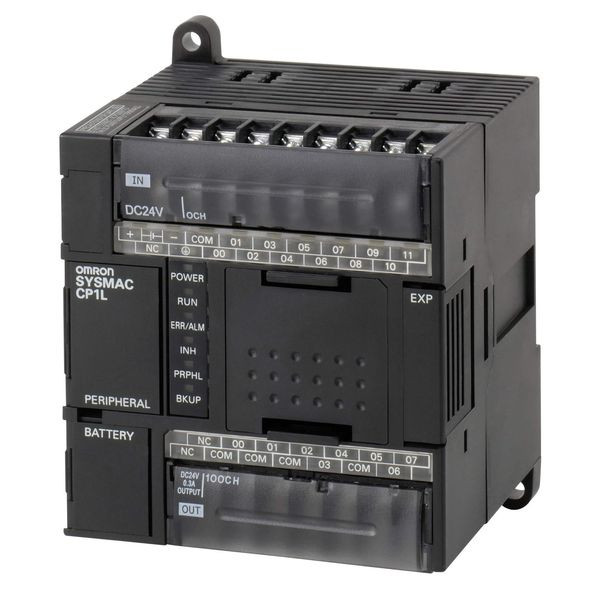

Artikelbild
Abbildung ähnlich
OMRON

03592497
OMRON 668692 CP1L-L20DR-D

CP1LL20DRD1 4548583764842 668692
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Speicherprogrammierbare Steuerung - CPU-Baugruppe CP1L, kompakt, erweiterbar - 12 digit. Eing., 8 Relaisausg. - UB: 24 VDC, Schraubklemmleiste - Speicher: 5kSteps Programm, 10kW Daten - USB-B-Schnittstelle - Speichermodul- und 1 CPU Modul-Steckplatz - 6 Eingang-Interupts, 4/2 schnelle Zähler 100/50kHz - Eingänge 24VDC - Ausgänge Relais 24VDC/250VAC/2 A - max. 60 digit. E/A, 1 Baugruppe - Analogwertgeber: Pot. u Eing. 0..10V - Basisbefehl-Ausführungzeit: 0,61µs - Funktionsblock-Programmierung - Anwender- und Herstellerspezifische FB's - IP20 - CE, cULus, Lloyds

Merkmale

Breite 86 mm
Verpackungseinheit 1
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung kompakt
Höhe 90 mm
Tiefe 85 mm
Spannungsart der Versorgungsspannung DC
Speicherart FLASH
Speichergröße 80 kByte
Bearbeitungszeit (1K, Binäranweisung) 0.55 ms
Anzahl der HW-Schnittstellen USB 1
Anzahl der HW-Schnittstellen sonstige 1
Unterstützt Protokoll für sonstige Bussysteme ja
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Wand-/Direktmontage möglich ja
Anzahl der Relaisausgänge 8
Max. Anzahl der Zeitschaltuhren 4096
Performance Level nach EN ISO 13849-1 Level a
Versorgungsspannung bei DC 20.4 - 26.4 V
Anzahl der digitalen Eingänge 12
Anzahl der digitalen Ausgänge 8
SIL nach IEC 61508 ohne
Kurzbeschreibung CP1L-L Kompaktsteuerung, 24 VDC Versorgungsspannung, 12 x Eingänge, 8 x Relaisausgänge, 5 kSteps Programm, 10 kWorte Datenspeicher

Anhänge

icon
Datei
pdb_fdk_crseries_cylindrical_msds_document_en.pdf (124.01 KB)
icon
Datei
pdb_p081_cpseries_cp1l_cpu_unit_datasheet_en.pdf (3.54 MB)
