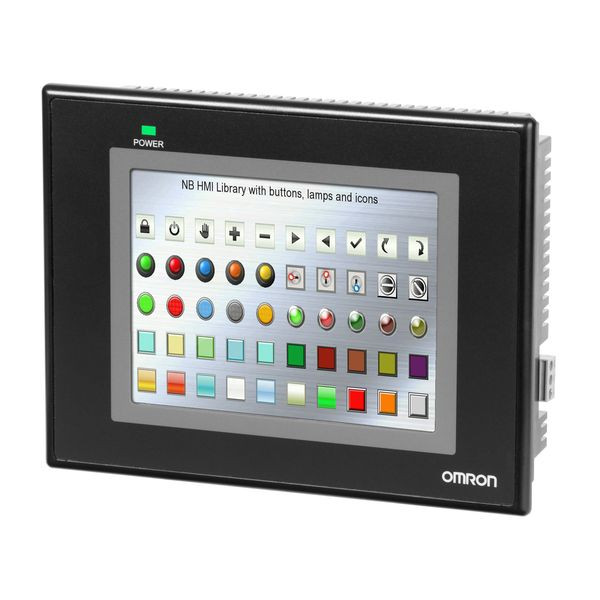

Artikelbild
Abbildung ähnlich
OMRON

03593065
OMRON 392039 NB5Q-TW01B

NB5QTW01B1 4548583501850 392039
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Bedienterminal - NB-Touch-Screen-Bedienterminal - 5" TFT Graphikanzeige 65000 Farben - Analog-Touch-Technologie, drucksensitv - Anzeigengrösse: 320x234 Pixel, 113x85mm, 5,6" - Schriftzeichen: ASCII, Unicode - Max. 32 Sprachvarianten, umschaltbar - Macroprogramme in C-Sprache - Gehäuse: 184x142x46mm, schwarz - Ethernet: 100BaseT, RJ45 - Seriell: 1xRS 232C + 1xRS232C/RS485 - USB-Slave: Programmierung, Drucken - USB Host: Datenspeicherung / Übertragung - Protokolle: Host Link, Modbus, UDP/FINS, Modbus/TCP - SPS: OMRON, Mitsubishi, Siemens, Schneider, Allen-Bradley, GE-Fanuc, Panasonic, LS, Delta - Speichergrösse: 128MB - LED-Hintergrundbeleuchtung: 50 000Std. - IP65 / IP20 - cUL508, CE, KC

Merkmale

Bildschirmdiagonale 5.6 Zoll
Verpackungseinheit 1
Gewicht 0,87
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 46 mm
Betriebstemperatur 0 - 50 °C
Anzahl der HW-Schnittstellen Industrial Ethernet 1
Anzahl der HW-Schnittstellen seriell RS-232 2
Anzahl der HW-Schnittstellen seriell RS-422 1
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen USB 2
Unterstützt Protokoll für TCP/IP ja
Unterstützt Protokoll für MODBUS ja
Unterstützt Protokoll für sonstige Bussysteme ja
Mit Farbdisplay ja
Anzahl der Farben des Displays 65536
Anzahl der Bildpunkte, horizontal 320 DPI
Anzahl der Bildpunkte, vertikal 234 DPI
Nutzbarer Projektspeicher/Anwenderspeicher 131072 kByte
Mit Meldungsanzeige ja
Mit Meldesystem (inkl. Puffer und Quittierung) ja
Prozesswertvorgabe (Eingabe) möglich ja
Mit Rezepturen ja
Anzahl der Ebenen, Passwortschutz 16
Mit Druckausgabe ja
Anzahl der Online-Sprachen 8
Zusätzliche Softwarekomponenten, ladbar ja
Schutzart (IP), frontseitig IP65
Mit SW-Schnittstellen ja
Breite der Front 184 mm
Höhe der Front 142 mm
Versorgungsspannung bei DC 20.4 - 27.6 V
Ausführung des Displays TFT
Spannungsart der Versorgungsspannung DC
Anzahl der Graustufen/Blaustufen des Displays 64
Touch-Technologie Resistiv-Touch
Kurzbeschreibung HMI - Terminal, 5 Zoll, TFT, 65 000 Farben, 2 x RS-232C/RS-422A, Ethernet, USB-B, USB-A, 128 MB-Speicher, 24 VDC, schwarz
