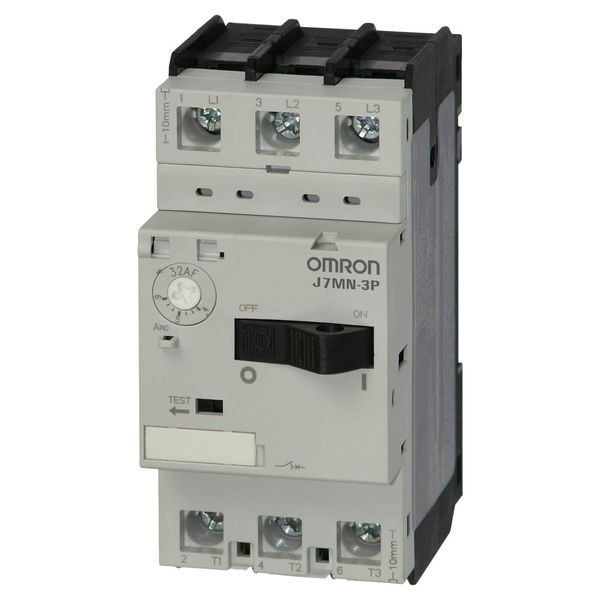

Artikelbild
Abbildung ähnlich
OMRON

03594473
OMRON 234288 J7MN-3P-22

J7MN3P22 4547648327046 234288
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Niederspannungsschaltgerät - Motorschutzschalter - Kippschalter - Baugrösse maximal kombinierbar bis J7KN(G)-32 - Thermische Überlastauslösung: 14 bis 22 A

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 0,32
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungsdauerstrom Iu 22 A
Bemessungsbetriebsspannung 400 V
Überlastauslöser Stromeinstellung 14 - 22 A
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 7.5 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 15 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 286 A
Phasenausfallempfindlich ja
Höhe 98 mm
Tiefe 75 mm
Ausführung des Betätigungselements Kipphebel
Gerätebauart Komplettgerät im Gehäuse
Kurzbeschreibung 3-polig, 14 bis 22 A, Kippschalter, bis Schützgröße J7KN(G)-32 einsetzbar

Anhänge

icon
Datei
pdb_j08e_j7mn_motor_protection_circuit_breaker_datasheet_en.pdf (2.17 MB)
