  7. 209401 CP1H-X40DT-D

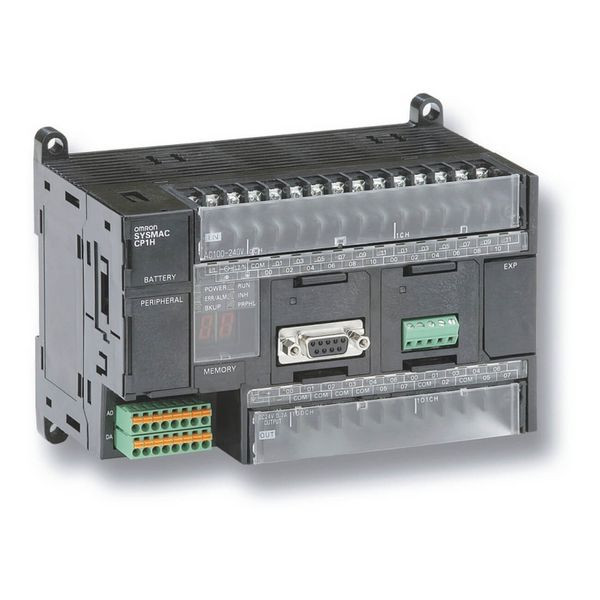

Artikelbild
Abbildung ähnlich
OMRON

03592466
OMRON 209401 CP1H-X40DT-D

CP1HX40DTD 4547648203586 209401
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Speicherprogrammierbare Steuerung - CPU-Baugruppe CP1H, kompakt, erweiterbar - 24 digit. Eing. 16 Tr.ausg. npn - UB: 24 VDC, Schraubklemmleiste - Speicher: 20kSteps Programm, 32kW Daten - USB-B-Schnittstelle, Speichermodul-Steckplatz - 2 serielle Schnittstellenmodul-Steckplätze - 8 Eingang-Interupts, 4 schneller Zähler 100/50kHz - 4 Impulszugausgänge 30/100kHz - Eingänge 24VDC - Ausgänge 24VDC/0,3A - max. 320 digit. E/A, 7 Baugruppen - Analogwertgeber: Pot. u Eing. 0..10V - 7-Segment-Anzeige: 2-Stellig - 2 Steckplätze für Serielle Schnittstellen - Basisbefehl-Ausführungzeit: 0,1µs - Funktionsblock-Programmierung - Anwender- und Herstellerspezifische FB's - IP20 - CE, cULus, Lloyds

Merkmale

Breite 150 mm
Verpackungseinheit 1
Gewicht 0,71
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung kompakt
Höhe 90 mm
Tiefe 85 mm
Spannungsart der Versorgungsspannung DC
Speicherart FLASH
Speichergröße 184 kByte
Bearbeitungszeit (1K, Binäranweisung) 0.1 ms
Anzahl der HW-Schnittstellen USB 1
Anzahl der HW-Schnittstellen sonstige 1
Unterstützt Protokoll für sonstige Bussysteme ja
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Wand-/Direktmontage möglich ja
Max. Anzahl der Zeitschaltuhren 4090
Performance Level nach EN ISO 13849-1 Level a
Versorgungsspannung bei DC 20.4 - 26.4 V
Anzahl der digitalen Eingänge 24
Anzahl der digitalen Ausgänge 16
SIL nach IEC 61508 ohne
Kurzbeschreibung CP1H-Kompaktsteuerung, 20 kSteps Programm, 32 kWorte Datenspeicher, 24 VDC, 40 x E/A NPN, 1 x Analogeingang

Anhänge

icon
Datei
pdb_fdk_crseries_cylindrical_msds_document_en.pdf (124.01 KB)
icon
Datei
pdb_p080_cpseries_cp1h_cpu_unit_datasheet_en.pdf (2.56 MB)
