01430678

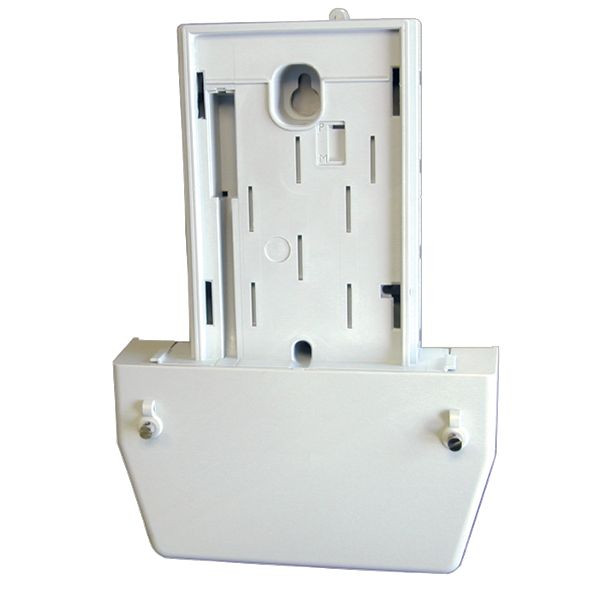

NZR eHZ-Adapter (BKE-A) für Austausch

Adapterplatte BKE-A für elektronischen Haushaltszähler eHZ bei Austausch gegen Ferrariszähler inklusive Klemmendeckel. Aufnahmeplattform nach DIN VDE V0603-5 für eHZ in Anlagen mit Zählerkreuz, Kontaktiereinrichtung mit 3 Positionen. Auslieferungs- bzw. Sperrposition (P), Kontaktieröffnungen verschlossen (Berührungsschutz IP4X), Zu- und Abgangsanschlüsse getrennt, plombierbar. Montageposition (M) Kontaktieröffnungen zur Montage des eHZ freigegeben (Berührungsschutz IP3X), eHZ kann aufgesetzt werden. Betriebsposition wird durch Aufsetzen und Verschieben des eHZ erreicht. Zu- und Abgangsanschlüsse sind mit dem eHZ verbunden. eHZ durch Plombierung gegen Manipulation gesichert, Berührungsschutz IP4X (mit montiertem Klemmendeckel). Klemmenblock zum Anschluss der Zählerleitungen wie bei den Ferraris-Drehstromzählern (max. 16 mm² Anschlussquerschnitt, Anschlussdrehmoment 2 Nm). Maximaler Dauerstrom 63 A (Grenzstrom des eHZ = 60 A). Abdeckung des Klemmenblocks mit Klemmendeckel nach DIN 43857 Teil 4 und Teil 5. Vertikale Positionierung des Adapters über die horizontale Schiene des Zählerkreuzes im montiertem Zustand möglich vorbereitet für spätere Zusatzfunktionen des eHZ (rückseitige Datenschnittstelle).
