02440772

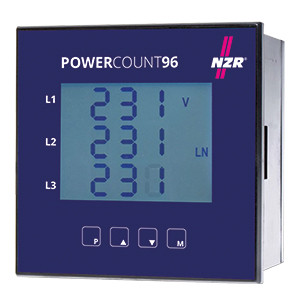

NZR PowerCount 96M, Messgerät LED M-Bus

Das PowerCount96 ist ein leistungsfähiges Fronttafeleinbaumessgerät (auch geeignet für die Hutschienenmontage mit Adapter) und ersetzt alle Analogmessgeräte. Es misst 3-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Es kann über Stromwandler mit N/5 A und N/1 A sowie über Rogowskispulen (333mV) gemessen werden. Es besitzt ein beleuchtetes, großes und gut ablesbares digitales Display. Über 4 Funktionstasten wird es komfortabel bedient. Intern ist ein PT100 Fühler integriert. Es wird sowohl in 400 V Netzen wie auch in 690 V Netzen eingesetzt. Im Display werden die folgenden Daten angezeigt. Spannung (ULL, ULN) U1, U2, U3, UN, U12, U23, U31, Kl. 0,2, Strom IL1, IL2, IL3, Kl. 0,2, Leistung: Wirk-/Blindleistung Import/Export pro Phase L1, L2, L3, pro Tarif T1, T2, T3, Wirkleistung P1, P2, P3, 3P Import, Export, Gesamt, Kl. 0,5, Blindleistung Q1, Q2, Q3, 3Q, Kl. 1, Scheinleistung S1, S2, S3, 3S, Kl. 1, harmonische Verzerrungsleistung D1, D2, D3, Leistungsfaktor cos phi: PF1, PF2, PF3, PFN, PF, cos phi1, cos phi2, cos phi3, Kl. 0,5, Oberschwingung Spannung THDU1, THDU2, THDU3, THDU12, THDU23, THDU31, Kl. 2, Oberschwingung Strom THDI1, THDI2, THDI3, Kl. 2, Harmonische je Ordnung 1. bis 50. für U/I, Klirrfaktor U1fh, U2fh, U3fh, I1fh, I2fh, I3fh,, Frequenz 40 bis 70 Hz, Kl. 0,05, Wirkarbeit 4 Quadranten Messung Import/ Export pro Phase, pro Tarif, Gesamt, Kl. 0,5s, Blindarbeit 4 Quadranten Messung Import/ Export pro Phase, pro Tarif, Gesamt, Kl. 1. Die technischen Daten sind Messprinzip Wandler, Messystem 4-Leiter, Messspannung (Un) 3x230/400V, Messstrom (I) 1 bis 5(6)A, Messart 4-Quadranten-Zähler, §-Tarif- Schein- u. Harmonische Verzerrungsleistung, Oberwellen, Alarm, Genauigkeitsklasse (Wirkenergie) Klasse 0,2, Formfaktor 96x96, Eigenverbrauch (pro Phase) 3VA, Temperaturbereich (Betrieb) -25°C bis +60°C, Schutzart (Gehäuse) IP40 (opt. IP54), Anschlussquerschnitte Strom 2,5 mm², Anschlussquerschnitte Zusatzklemmen 2,5 mm², Schnittstelle M-Bus, Abmessungen (BxHxT, in mm) 96x96x80, Gewicht 0,3 kg, Typ PowerCount96 M-Bus
