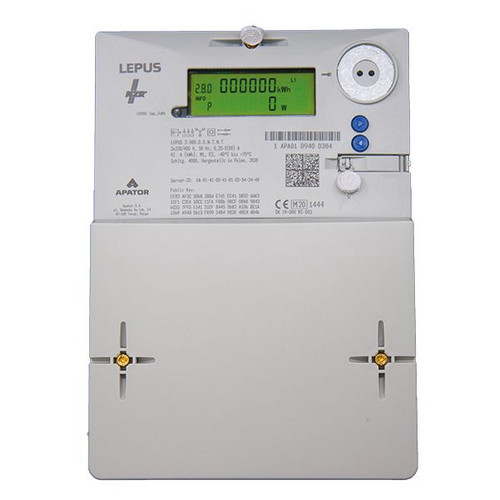

02442197 NZR LEPUS Drehstromzähler 100A MID
63621223
4048652104574
63621223
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Der Drehstromzähler LEPUS ermöglicht eine direkte Messung in dreiphasigen Vierleiternetzen mit einem Maximalstrom von 60 A bzw. 100 A sowie eine Wechselstromzulassung für alle drei Phasen. Der LEPUS verfügt über eine permanente Anzeige der Momentanleistung sowie ein rückstellbares Zählwerk. Der Zähler entspricht den Anforderungen an moderne Messeinrichtungen, wodurch unter anderem die Werte der letzten 2 Jahre als Tages-, Wochen-, Monats- und Jahreswerte gezeigt werden können. Eine Erweiterung zum Intelligenten Messsystem ist vorbereitetZweirichtungsmessung (Lieferung und Bezug) der Wirkenergie in 3-Phasen-/ 4-Leiter-Netzen, Zulassung als Wechselstromzähler auf allen drei Phasen, Maximalstrom 60 oder 100 A, Messung der Momentanleistung, Messung der Blindenergie als Option, Historische Verbrauchswerte (bis 730 Tage, 104 Wochen, 24 Monate und 2 Jahre), PIN-geschützt (optional), unabhängige Register für Energierichtung A+ und A-, Eingabe mittels Taste oder optischem Taster („Taschenlampe“), Optische Schnittstelle unterstützt SML Protokoll, an das FNN Lastenheft BZ angepasst, Serielle RS485 Schnittstelle unterstützt das SML-Protokoll, Anschlussmöglichkeit LMN-Kommunikationsadapter, Reset-Funktion für Verbrauchswerte, Änderung der Displayanzeige über Taste, Variable Befestigung für eine bessere Handhabung, Resistent gegen Magneteinfluss, 2-zeiliges Display (Funktionalität gemäß FNN).
MME LEPUS 5(100)A, Bezug und Lieferung, mit SML Schnittstelle, 2-Tarif, MID. Der Drehstromzähler LEPUS ermöglicht eine direkte Messung in dreiphasigen Vierleiternetzen mit einem Maximalstrom von 100 A sowie eine Wechselstromzulassung für alle drei Phasen. Der LEPUS verfügt über eine permanente Anzeige der Momentanleistung sowie ein rücksellbares Zählwerk. Der Zähler entspricht den Anforderungen an moderne Messeinrichtungen, wodurch unter anderem die Werte der letzten 2 Jahre als Tages-, Wochen-, Monats- und Jahreswerte gezeigt werden können. Eine Erweiterung zum Intelligenten Messsystem ist vorbereitet. Beschreibung Zweirichtungsmessung (Lieferung und Bezug) der Wirkenergie in 3-Phasen-/ 4-Leiter-Netzen, Zulassung als Wechselstromzähler auf allen drei Phasen, Maximalstrom 100 A, Messung der Momentanleistung, historische Verbrauchswerte (bis 730 Tage, 104 Wochen, 24 Monate und 2 Jahre), PIN-geschützt (optional), unabhängige Register für Energierichtung A+ und A-, Eingabe mittels Taste oder optischem Taster (Taschenlampe), optische Schnittstelle unterstützt SML Protokoll, an das FNN Lastenheft BZ angepasst, serielle RS485 Schnittstelle unterstützt das SML-Protokoll, Anschlussmöglichkeit LMN-Kommunikationsadapter, Reset-Funktion für Verbrauchswerte, Änderung der Displayanzeige über Taste, variable Befestigung für eine bessere Handhabung, resistent gegen Magneteinfluss, 2-zeiliges Display (Funktionalität gemäß FNN), Tarifumschaltung über Klemme 13/15 mit Systemspannung. Technische Daten Messsystem 4-Leiter auch als 2-Leiter Wechselstromzähler zugelassen, Messspannung (U) 3x230/400V,, Messstrom (I) 5(100) A, Messart Lieferung und Bezug (+A / -A), 2 Tarif, Wirkenergie, Frequenz (f) MID 50 Hz, Genauigkeit (Wirk) B, Eigenverbrauch (Ue) < 0,05 VA pro Phase, Eigenverbrauch (Ie) < 0,6 W pro Phase, Anschlussquerschnitte: 35mm², Durchmesser Klemmen: 9mm, Komminikation/Schnittstelle SML/LMN RS485, Temperaturbereich (Tb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 51, Gewicht ca. 0,600 kg, Abmessungen (B x H x T) 180 x 256 x 61 mm, Typ LEPUS, 2-Tarif, MID 3 x 230 V / 400 V, 5 (100) A
Merkmale
Schutzart (IP) | IP20 |
Breite | 310 mm |
Verpackungseinheit | 1 |
Gewicht | 1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Geeicht | ja |
Nennstrom (In) | 5 A |
Mit Sperrcode | ja |
Geeignet für | Bezug/Lieferung |
Anzeigeart | digital |
Frequenz | 50 Hz |
Maximalstrom (Imax) | 100 A |
Zählertyp | elektronisch |
Energieart | Wirkleistung |
Tarifausführung | Zweitarif |
Tarifsteuerung | extern |
Zulassung | Measuring Instruments Directive |
Genauigkeitsklasse | B |
Nennspannung (Un) L-L | 400 V |
Schutzart (NEMA) | sonstige |
Ausführung der Schnittstelle | sonstige |
Polart | Vierleiter |
Montageart | Einbau |
Ausführung | Direktmessung |
Höhe | 80 mm |
Tiefe | 220 mm |
Breite in Teilungseinheiten | 10 |
Anzahl der Stellen | 6 |
Impulsausgang | elektrisch |
Impulsart | D0 |
Nennspannung (Un) N-L | 230 V |
Anhänge
Datei
(pdb_Lepus_Datenblatt.pdf, 145.05 KB)
