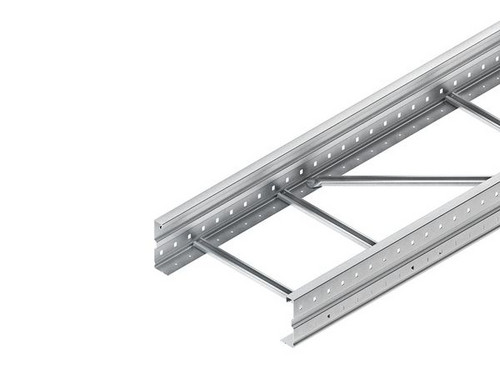

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 6 M |
| Bestellschritt | 6 M |
Beschreibung
Weitspannkabelleiter, nach DIN EN 61537, mit besonders stark ausgeprägten, durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 600 mm Materialstärke : 2 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Bodenlochung : Ø 5,4 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 78235 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 6000 mm |
| Breite | 600 mm |
| Verpackungseinheit | 6 |
| Gewicht | 9,54 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Höhe | 150 mm |
| Oberfläche | bandverzinkt |
| Ausführung der Sprosse | Profil ungelocht |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Nutzbarer Querschnitt | 78235 mm² |
| Ausführung des Seitenholms | Profil (offen) |
| Sprossenmittenabstand | 300 mm |
| Befestigung der Sprosse | blindgenietet |
| Gewicht | 9.53975 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Weitspannkabelleiter, 150x600x6000 mm, t=2,0 mm, gelocht, Stahl, bandverzinkt DIN EN 10346 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 6000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 2000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 1500 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 1150 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 900 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 770 N/m |
| eClass 11.0 - Klasse | 27400505 |
| UNSPSC 14.0801 - Klasse | 39131703 |
