Beschreibung

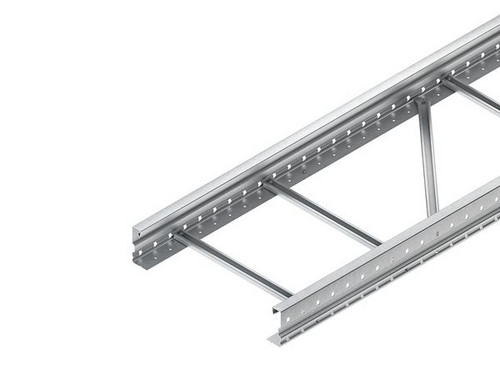

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 105 x 400 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Bodenlochung : Ø 5,4 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 33835 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Merkmale
| Länge | 6000 mm |
| Breite | 400 mm |
| Verpackungseinheit | 6 |
| Gewicht | 6,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Höhe | 105 mm |
| Oberfläche | sonstige |
| Ausführung der Sprosse | Profil ungelocht |
| Seitenlochung | ja |
| Werkstoff | rostfreier Stahl |
| Nutzbarer Querschnitt | 33835 mm² |
| Ausführung des Seitenholms | Profil (offen) |
| Sprossenmittenabstand | 300 mm |
| Befestigung der Sprosse | blindgenietet |
| Gewicht | 6.0441 kg/m |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Weitspannkabelleiter, 105x400x6000 mm, t=1,5 mm, gelocht, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 6000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 1700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1100 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 750 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 550 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 400 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 310 N/m |
| eClass 11.0 - Klasse | 27400505 |
| UNSPSC 14.0801 - Klasse | 39131703 |
