Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

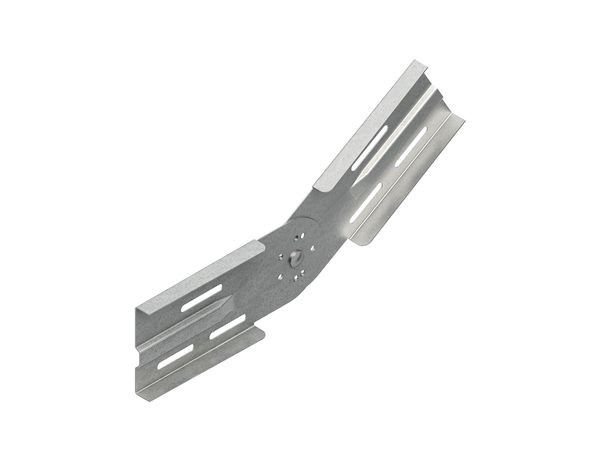

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 460 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längs- und Winkelverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Gelenkverbinder vertikal | ja |
| Geeignet für Kabeltragsystemhöhe | 105 mm |
| Kurzbeschreibung | Gelenkverbinder, vertikal, Höhe 106,5 mm, Stahl, feuerverzinkt DIN EN ISO 1461, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Länge | 310 mm |
| Breite | 50 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 320 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 2500 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 65 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Funktionserhalt | ja |
| Geeignet für Kabeltragsystembreite | 300 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 430 mm |
| Breite | 28 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 5000 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 113 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Funktionserhalt | ja |
| Geeignet für Kabeltragsystembreite | 400 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 336 |
| Verpackungseinheit | 6 |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1250 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 720 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 400 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 11800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 2.05997 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 336 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 390 mm |
| Verpackungseinheit | 10 |
| Verpackungseinheit | 600 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längsverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Geeignet für Kabeltragsystemhöhe | 105 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 600 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400530 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | integrierter Verbinder |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.9 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Innenradius | 138 mm |
| Kabelrinnenbreite | 200 mm |
| Kabelrinnenhöhe | 60 mm |
| Richtungsänderung | horizontal |
| Geeignet für Funktionserhalt | ja |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
